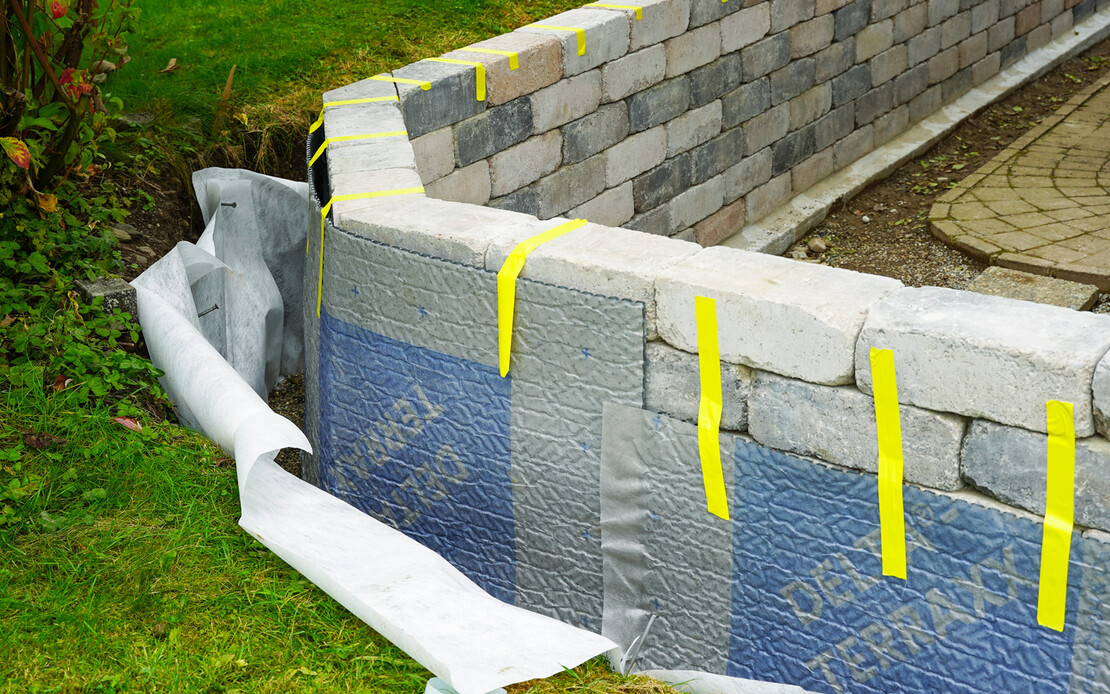

Die Noppenbahn mit Vlies ist provisorisch im Garten an der Gartenmauer mit gelben Klebebandstreifen fixiert. Links davon ist das Geovlies mit Filterkies im erdberührten Bereich zu erkennen. Direkt daneben ist Wiese zu sichtbar.

Pose d'une nappe à excroissances avec géotextile et profilé de finition

Une nappe à excroissances avec géotextile protège les maçonneries en zone enterrée contre les dommages mécaniques et assure en même temps un drainage d'eau optimal. Ce guide vous explique, étape par étape, comment poser correctement la nappe à excroissances et la fixer de manière sécurisée avec un profilé de finition.
Difficulté
Facile
Durée de traitement
env. 15 – 25 minutes par mètre linéaire

Ta liste de contrôle

Plus d'infos ? Il suffit de cliquer sur le nom de l'outil ou du produit.
Outils
    • Pourquoi un bon niveau à bulle est indispensable

      Un niveau à bulle est un instrument de mesure de précision - indispensable lorsqu'il s'agit d'aligner des surfaces exactement à l'horizontale ou à un angle de 90°. Pour qu'il fournisse durablement des résultats de mesure précis, c'est surtout la fiole - le cœur de tout niveau à bulle - qui doit rester robuste et exacte, même après une utilisation fréquente et intensive.

      Même dans des conditions difficiles sur le chantier, par exemple en cas de chutes ou de chocs, un niveau à bulle de qualité doit conserver sa précision. Ce n'est qu'ainsi que tu peux te fier à tout moment à tes résultats de mesure.

    • STABILA R 300 - La robuste

      La STABILA R 300 a été spécialement conçue pour le dur quotidien des chantiers. Son profil en R à cinq chambres, résistant à la torsion, la rend extrêmement résistante - même dans les conditions les plus exigeantes.

      Particulièrement pratique : la surface de mesure extra-large assure une grande résistance au basculement, ce qui est particulièrement utile sur les sols irréguliers. Ce niveau à bulle convainc par sa robustesse et sa précision sans compromis - un véritable outil professionnel qui soutient également de manière fiable les bricoleurs dans leurs projets.

    • STABILA 196-2 : pratique avec ses poignées

      Les poignées sont un véritable avantage, surtout pour les niveaux à bulle plus longs, à partir de 180 cm. Elles te permettent une prise en main sûre et facilitent nettement le maniement lors de mesures sur de grandes surfaces.

      Deux fioles verticales te permettent de lire confortablement depuis n'importe quelle position. Les ouvertures ergonomiques de la poignée contribuent en outre à un grand confort d'utilisation - idéal pour une utilisation quotidienne sur le chantier ou dans l'atelier.

    • Cutter - indispensable dans chaque pantalon de travail

      Une journée de travail sans cutter ? Difficile à imaginer ! Si tu as régulièrement besoin d'un cutter fiable, nous te recommandons un modèle robuste et massif comme le SnipXXSTAR Goldcut.

      Son boîtier en aluminium stable tient parfaitement dans la main. Tu peux fixer les lames de 18 mm rapidement et en toute sécurité grâce au curseur à crans très pratique.

    • Cutter avec molette de blocage supplémentaire

      Tu veux encore plus de contrôle dans ton travail ? Alors le SnipXXSTAR 18 avec sa molette de blocage supplémentaire est le bon choix.

      Le boîtier robuste en aluminium est doté d'un revêtement en caoutchouc antidérapant - pour une prise en main sûre et confortable. Les lames de 18 mm sont doublement sécurisées : par un curseur à crans et par une molette de blocage très pratique.

    • Pour le métal et les matériaux de construction durs

      Comme son nom l'indique, la scie à métaux est idéale pour scier les métaux. Mais elle permet également de scier sans problème des matériaux de construction particulièrement durs comme les tiges en fibre de verre ou le PVC rigide.

      Une bonne scie à métaux ne doit pas être chère. Outre un cadre de serrage stable, c'est surtout la qualité de la lame de scie qui est déterminante.

      Il ne reste plus qu'une question : quelle poignée te convient le mieux ? Il existe des modèles avec une poignée pistolet, comme dans notre exemple, ou des variantes avec une poignée dans le prolongement de la lame de scie.

    • Kanten entgraten mit der Feile

      Beim Zuschnitt von Blech- oder Kunststoffprofilen – zum Beispiel bei Sockelprofilen oder Noppenbahn-Abschlussprofilen – entstehen häufig scharfkantige Grate. Um diese sicher zu entfernen, verwenden wir eine handelsübliche Flachfeile.

      Das Entgraten sorgt nicht nur für ein sauberes Erscheinungsbild, sondern schützt dich auch zuverlässig vor Verletzungen durch scharfe Kanten.

    • Le crayon de charpentier classique

      Des générations d'artisans connaissent et apprécient ce crayon sur les chantiers. Entre-temps, il n'est plus seulement disponible avec une mine grise, mais aussi avec une mine rouge ou verte.

      Un duo indispensable : toujours à portée de main dans la poche - avec un cutter bien aiguisé pour tailler.

    • Pica DRY - le crayon à chute pour le rude quotidien du chantier

      Le Pica DRY fait partie intégrante de notre travail quotidien sur le chantier. Il tient bien en main et convient parfaitement comme marqueur pour trous profonds.

      Les mines ont une longue durée de vie et sont disponibles en différentes couleurs - pour des marquages polyvalents sur le chantier.

    • Pica DRY - toujours à portée de main et pratique

      Nous sommes particulièrement convaincus par la fixation par clip : le crayon reste bien en place dans ton pantalon de travail - même si tu es à l'envers.

      De plus, un taille-crayon est intégré dans l'étui de protection, ce qui te permet de tailler la mine rapidement et à tout moment, sans outil supplémentaire.

    • Pica Permanent Marker - quand le crayon ne suffit pas

      Sur certains supports, comme les panneaux isolants en fibres de bois, le PSE ou la laine minérale, un crayon ordinaire atteint rapidement ses limites. Soit le trait est à peine reconnaissable, soit tu abîmes le support. Pour ces cas, nous recommandons un marqueur permanent fin - précis, résistant à l'effacement et durablement visible.

    • Outillage à main universel

      Un pistolet à cartouche est régulièrement utilisée pour le bricolage dans la salle de bain, la cuisine, pour la pose de joints en silicone ou en acrylique.

      Il doit être aussi stable que possible avec une bonne transmission de la force pour un travail facile.

    • Kartuschenpresse für anspruchsvolle Handwerker

      Die IRION EXPERT 310 ist eine Kartuschenpresse für Profis – mit cleveren Funktionen, die dir die Arbeit spürbar erleichtern. Besonders hervorzuheben ist der aktivierbare Nachlaufstopp, der das ungewollte Nachlaufen von Material verhindert. So sparst du dir das lästige Entspannen des Drucks zwischen den Anwendungen.

      Praktisch ist auch der integrierte Spitzenabschneider. Die Kartuschenpresse liegt ruhig und ausgewogen in der Hand, und dank ihrer massiven Bauweise vermittelt sie ein sicheres und stabiles Gefühl beim Arbeiten – genau richtig für den anspruchsvollen Dauereinsatz.

    • Des mesures précises pour des résultats exacts

      Avec le crayon de charpentier et le cutter, un bon mètre ruban est l'un des outils les plus importants de ton pantalon de travail ou de ta caisse à outils.

      Des modèles de haute qualité avec des plaques articulées très résistantes et des ressorts trempés garantissent la stabilité et la longévité - tu profiteras ainsi longtemps de ton outil de mesure.

    • Mètre ruban de poche BM 100 - compact et fiable

      Le Stabila BM 100 est un mètre de poche compact d'une longueur de 3, 5 ou 8 mètres au choix. Grâce à sa gaine Softgrip, il tient agréablement dans la main et reste bien protégé en cas de chute.

      Doté d'un frein puissant et d'un retour puissant du ruban, il est le compagnon idéal pour le quotidien des chantiers.

    • Mètre ruban de poche BM 300 - robuste et durable

      Le Stabila BM 300 convainc par son boîtier PC/ABS incassable et sa gaine Softgrip qui absorbe les chocs. Grâce à la grande épaisseur du matériau de la bande, tu peux l'étirer jusqu'à 3 mètres sans qu'elle ne se plie.

      La gaine STABILA NYLON-WRAP extrêmement résistante protège le ruban de manière fiable contre la corrosion et l'abrasion. De plus, le crochet extra-large assure un maintien sûr dans différentes positions de mesure.

Produits
Produits complémentaires
  • Nappe à excroissances / Nappe drainante

    • Wofür braucht man eine Noppenbahn?

      Eine Dränbahn, auch Noppenbahn genannt, schützt druckstabile Untergründe vor mechanischer Beschädigung. Besonders wichtig ist sie für die Bauwerksabdichtung unterhalb der Erdoberfläche, da sie die Abdichtung auf dem Mauerwerk zuverlässig vor äußeren Einflüssen schützt.

    • Dörken DELTA-Terraxx – Hochwertige Noppenbahn mit Geotextil

      Hochwertige Systeme wie die Dörken DELTA-Terraxx sind mit einem filterstabilen Geotextil (GRK 2) ausgestattet. Dies ist besonders sinnvoll, wenn anstehende Feuchtigkeit über die Noppenbahn in eine Drainageleitung abgeführt werden soll.

      Das aufkaschierte Geotextil verhindert, dass feine Erdpartikel in die Drainageleitung eingeschwemmt werden und diese zusetzen. So bleibt das System dauerhaft funktionsfähig.

    • Vielseitig einsetzbar – auch als horizontale Dränbahn

      Die Dörken DELTA-Terrax kann nicht nur vertikal, sondern auch als horizontale Dränbahn auf Terrassen oder Flachdächern verwendet werden. Sie ist belastbar genug für Platten- oder Pflasterbeläge und sogar für PKW-befahrbare Flächen geeignet. Auch eine Dachbegrünung lässt sich damit umsetzen.

      Detaillierte Informationen findest du auf der Webseite des Herstellers.

  • Profilé de finition haute pour nappe (à excroissances)

    • Noppenbahn-Abschlussprofil für saubere Sockelausbildungen

      Das Noppenbahn-Abschlussprofil von Protektor besteht aus einem beschichteten Metall-U-Profil, das direkt am Untergrund montiert wird, und einem einsteckbaren Abdeckprofil aus Hart-PVC.

      Nach dem Einstecken bleibt die obere Kante des U-Profils sichtbar. Daher empfiehlt sich ein sauberer Gehrungsschnitt an Außen- und Innenecken für eine präzise Verarbeitung.

    • Perfekte Abdeckung der Noppenbahn

      Das Kunststoffprofil verfügt über eine rund 3,5 cm lange Verlängerung am unteren Ende, die die obere Kante der Noppenbahn zuverlässig überdeckt. Nach dem Anschütten von Kies für den Spritzschutz bleibt die Noppenbahn unsichtbar.

      Zusätzlich verhindert das Abdeckprofil das Eindringen von Schmutz, insbesondere bei vlieskaschierten Noppenbahnen. So bleibt die Drainageleitung sauber und kann dauerhaft Feuchtigkeit zuverlässig ableiten.

    • Dauerhaft feste Montage ohne Durchdringung der Abdichtung

      Die obere Kante der Noppenbahn befindet sich in der Regel auf Höhe der Bauwerksabdichtung. Um diese nicht zu beschädigen, wird das Protektor Noppenbahn-Abschlussprofil am Untergrund verklebt – beispielsweise mit dem Baumit Easy Montagekleber EVO.

      Bohrungen oder Dübel sind nicht erforderlich und würden die Abdichtung beeinträchtigen.

    • ruban adhésif puissant pour les supports difficiles

      Dans de nombreux domaines, vous avez besoin d'un ruban adhésif solide et adhérent.

      Nous utilisons très volontiers de tels rubans pour le collage de matériaux de protection comme le papier laitier au sol. Même en cas d'humidité ou si l'on marche constamment sur le papier et les rubans adhésifs, le collage tient de manière fiable.

Sécurité au travail
    • Quoi que tu fasses, porte le bon pantalon de travail

      Sur les chantiers, nous avons déjà vécu beaucoup de choses - c'est pourquoi nous savons : Le bon pantalon de travail ne t'offre pas seulement une meilleure protection, il peut aussi te faciliter considérablement le travail au quotidien.

      Différents modèles de pantalons sont utiles en fonction de l'activité. Si tu effectues principalement des travaux de montage légers, un pantalon stretch léger est souvent le meilleur choix. Les modèles comme le SNICKERS 6271 ou 6903 sont particulièrement légers, souples et évacuent efficacement la transpiration - idéal pour les travaux nécessitant des mouvements intenses par des températures élevées.

    • Le classique : le pantalon polyvalent

      Pour les travaux typiques comme le nettoyage, le masticage ou le montage, nous choisissons volontiers le SNICKERS 6341. Ce pantalon est robuste, sa coupe est étroite et il remonte suffisamment dans le dos - ainsi, tout reste à sa place, même lorsque tu te penches ou t'agenouilles.

      À l'intérieur des cuisses (zone des adducteurs), un tissu stretch intégré assure une plus grande liberté de mouvement et un confort nettement amélioré lors des activités à genoux.

    • SNICKERS 6341 - avec suffisamment d'espace de rangement

      Les poches du 6341 sont assez grandes pour accueillir presque tous les smartphones. Tu as également suffisamment de place pour un mètre, un cutter, des crayons et d'autres outils.

      Tu peux facilement ajouter des rembourrages au niveau des genoux - idéal pour ceux qui travaillent souvent à genoux.

    • Quels sont les avantages des holsters ?

      Les modèles comme le SNICKERS 6241 sont en outre équipés de poches holster. Ces poches sont fixées à la ceinture du pantalon et pendent sans serrer - tu as ainsi toujours à portée de main tournevis, pinces et autres outils.

      Les clous et les vis peuvent également y être rangés facilement. Pour que les poches ne cèdent pas lors d'une utilisation régulière, SNICKERS mise ici sur un matériau CORDURA® particulièrement robuste, qui résiste à beaucoup de choses.

    • La confiance grâce à une qualité contrôlée

      Lors de l'achat de chaussures de protection au travail, tu dois absolument veiller à une qualité contrôlée et certifiée. Veille à ce que les chaussures soient conformes aux normes européennes EN ISO 20345:2011 ou 2022 - elles garantissent que tes pieds sont protégés efficacement dans ton travail quotidien.

      Voici un aperçu des principales classes de sécurité et des marquages supplémentaires :

      S1P, S1PL : embout de protection, semelle anti-perforation (pour P/PL), absorption d'énergie au niveau du talon.
      S3, S3L, S3S : comme S1P, avec en plus un matériau extérieur hydrofuge
      FO : semelle extérieure et semelle intermédiaire résistantes aux carburants et aux huiles
      HRO : semelle extérieure résistante à la chaleur (testée à 300 °C)
      SR : antidérapant sur les sols carrelés en céramique avec une solution de laurylsulfate de sodium, antidérapant sur les sols en acier avec de la glycérine

      Nous te recommandons d'essayer les chaussures de travail avant de les acheter.

    • Solid Gear HAZE 2 FLY LOW - S1PS, SR, FO, HRO

      Tu effectues des travaux de montage légers à l'intérieur et tu tiens à un grand confort de port, même pendant de nombreuses heures et de nombreux trajets ? Dans ce cas, la Solid Gear HAZE 2 FLY LOW est peut-être exactement ce qu'il te faut.

      La tige respirante en tissu MATRYX® rend la chaussure légère, flexible et agréable à porter - même pour les activités à genoux. La semelle en caoutchouc adhérente assure une bonne stabilité, tandis que la semelle intérieure hybride Ortholite® assure un bon amorti.

      Particulièrement pratique : le système BOA® Fit remplace les lacets classiques - plus besoin de les enfiler, plus besoin de rester accroché.

    • Solid Gear SONAR LOW - S3S, SR, HRO, FO

      Tu effectues quotidiennement des travaux de crépissage, d'enduisage ou de peinture, plutôt à l'intérieur ? Dans ce cas, tu as besoin de chaussures robustes qui résistent même à des conditions de travail salissantes.

      La Solid Gear SONAR LOW marque des points avec son dessus en microfibres hydrofuge(CORDURA®), particulièrement résistant au ciment, à la chaux et à l'humidité. La surface lisse est facile à nettoyer - idéal en cas d'éclaboussures ou de taches.

      À l'intérieur, une doublure respirante et une semelle intérieure Ortholite® assurent un confort optimal. La semelle extérieure profilée te donne une bonne adhérence sur les surfaces les plus diverses.

    • Solid Gear FALCON - S3, SRC

      Si tu fais la navette entre l'intérieur et l'extérieur et que tu souhaites une chaussure polyvalente et antidérapante, la Solid Gear FALCON est un très bon choix.

      Cette chaussure de travail mi-haute est équipée d'une semelle extérieure VIBRAM® particulièrement adhérente - pour une bonne stabilité sur le carrelage, l'acier ou dans des conditions hivernales à l'extérieur.

      Le matériau extérieur robuste en CORDURA® Ripstop avec microfibres offre une grande imperméabilité et une bonne respirabilité - parfait pour les conditions changeantes.

    • Solid Gear VAPOR 3 - S3S, SR, HRO, FO

      Tu travailles aussi bien à l'intérieur qu'à l'extérieur - et pas toujours dans des conditions idéales ? Alors tu as besoin d'une chaussure qui résiste à tout.

      La Solid Gear VAPOR 3 est une chaussure de sécurité mi-haute avec une semelle intermédiaire ETPU amortissante et particulièrement légère et une semelle antiperforation. La semelle extérieurerobuste VIBRAM®est antidérapante et particulièrement durable.

      La tige en cuir nubuck avec doublure textile est solide, résistante aux salissures et agréable à porter - idéale pour le rude quotidien des chantiers.

    • Solid Gear PRIME GTX MID - S3, SRC, WR, HRO

      Tu es en action par tous les temps - et même dans un environnement particulièrement humide ou sale ? Alors la Solid Gear PRIME GTX MID vaut la peine d'être considérée.

      Cette chaussure de sécurité robuste et mi-haute dispose d'une membrane GORE-TEX® imperméable tout en restant respirante.

      La semelle extérieure antidérapante VIBRAM® (SRC) assure une bonne stabilité sur le carrelage, l'acier ou les sols mouillés.

      La semelle intercalaire ETPU particulièrement légère t'offre un excellent retour d'énergie à chaque pas - pour un confort sensiblement accru lors des longues journées de travail.

    • Travailler en sécurité - Gants pour les travaux de crépissage, d'enduisage et de peinture

      De nombreux enduits, mortiers ou mastics contiennent des matières premières alcalines comme le ciment ou la chaux. Un gant de travail adapté protège ta peau du contact direct.

      Le gant de travail KinetiXx X-blue est agréablement serré et se ferme bien au poignet - le mortier reste ainsi de manière fiable à l'extérieur et ne peut pas non plus pénétrer involontairement dans le gant...

      Nous te recommandons de porter des gants anti-coupures, car les truelles et les spatules avec leurs bords métalliques présentent toujours un risque de blessure.

Remarques importantes

En raison de la diversité des conditions de chantier, les étapes de travail que nous avons présentées ne peuvent pas prendre en compte tous les cas particuliers. Elles montrent l'état actuel de nos expériences au moment de la réalisation des images et sont donc sans engagement. Respecte impérativement les consignes du fabricant de la membrane à excroissances ou de la membrane de drainage utilisée et du profilé.



Instructions de traitement

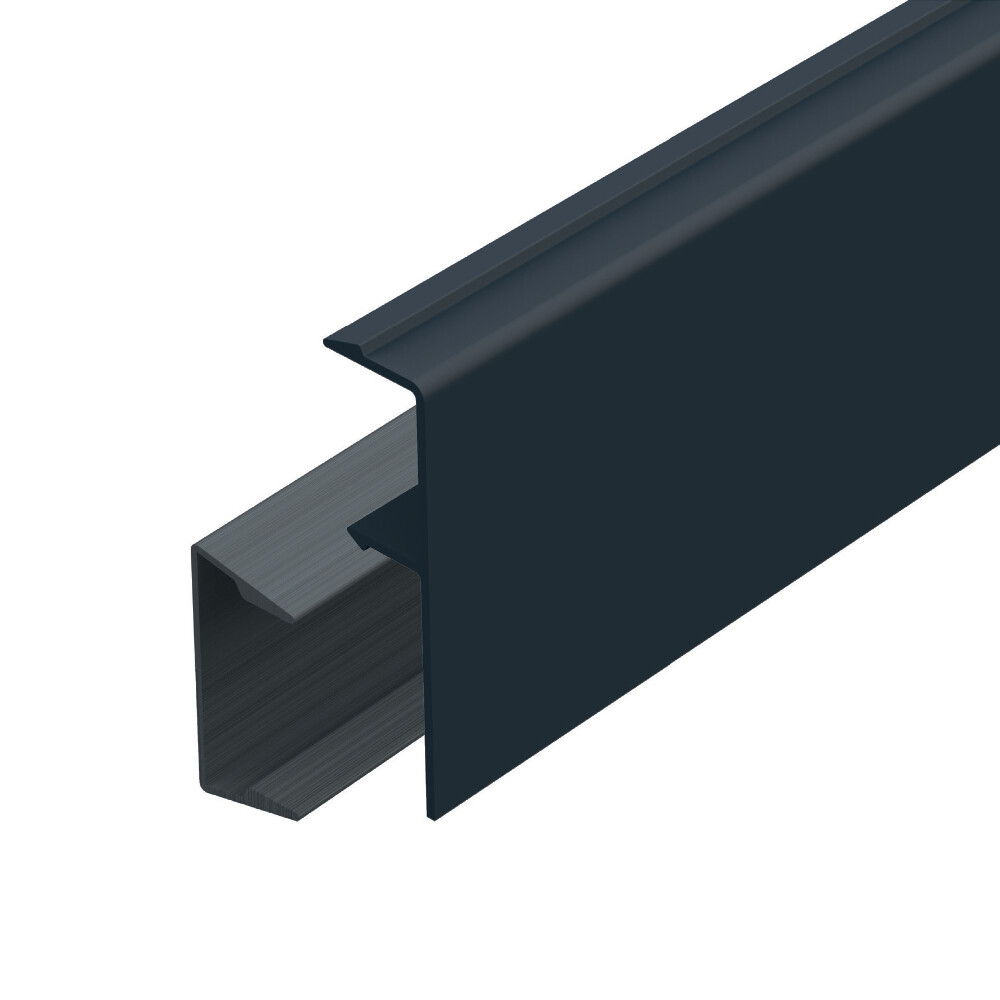

1 Profilé de finition Protektor pour nappe à excroissances

Le profilé de finition Protektor pour nappe à excroissances se compose d'un profilé en U métallique traité, qui est fixé à la maçonnerie, et d'un profilé de recouvrement en plastique. Le profilé de finition sera inséré ultérieurement dans le profilé en U.

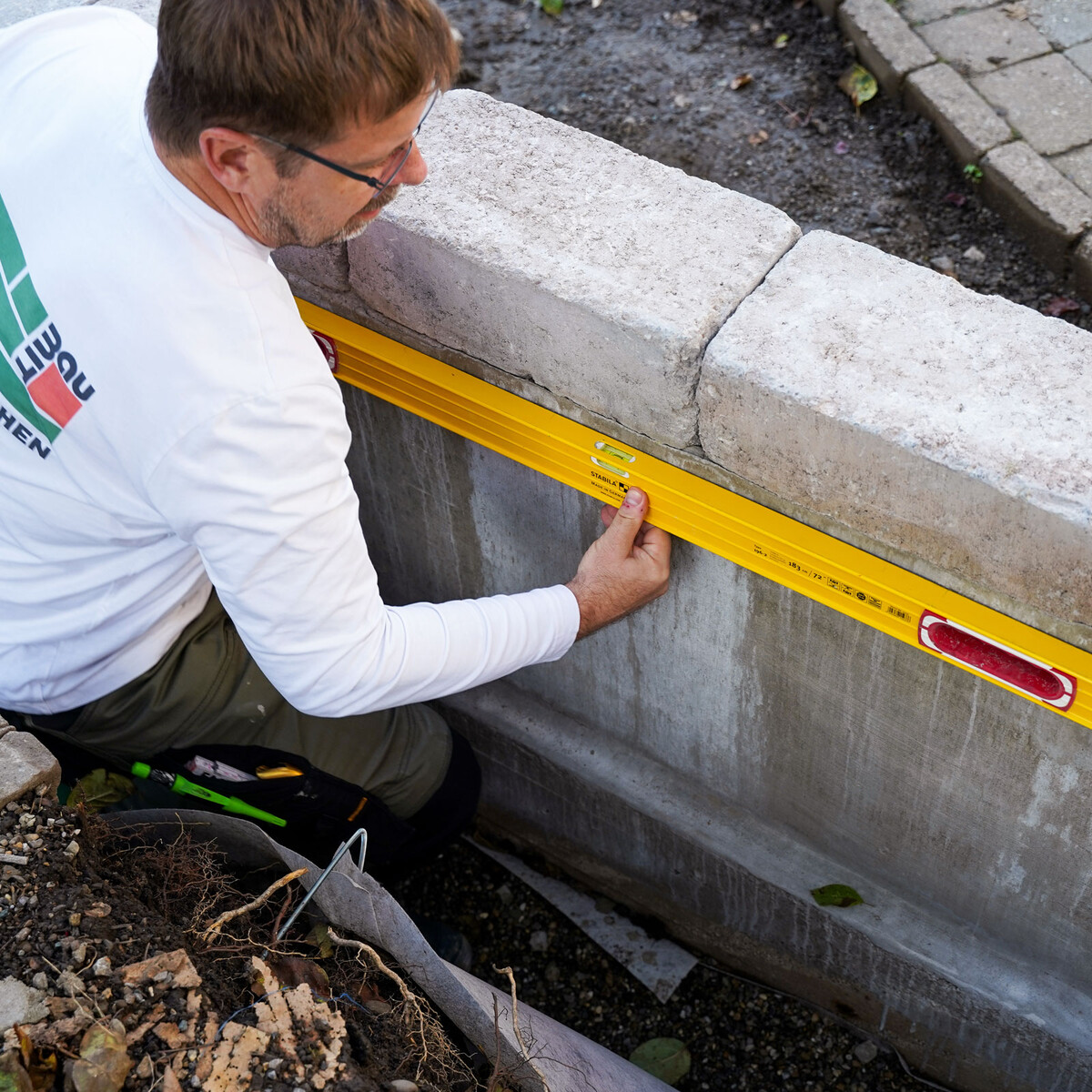

2 Marquer la position du profilé de finition pour nappe à excroissances

Si possible, commence par installer le profilé de finition pour nappe à excroissances. Pour cela, marque la position du profilé sur la maçonnerie à l'aide d'un marqueur et d'un long niveau à bulle ou d'une règle à niveau.

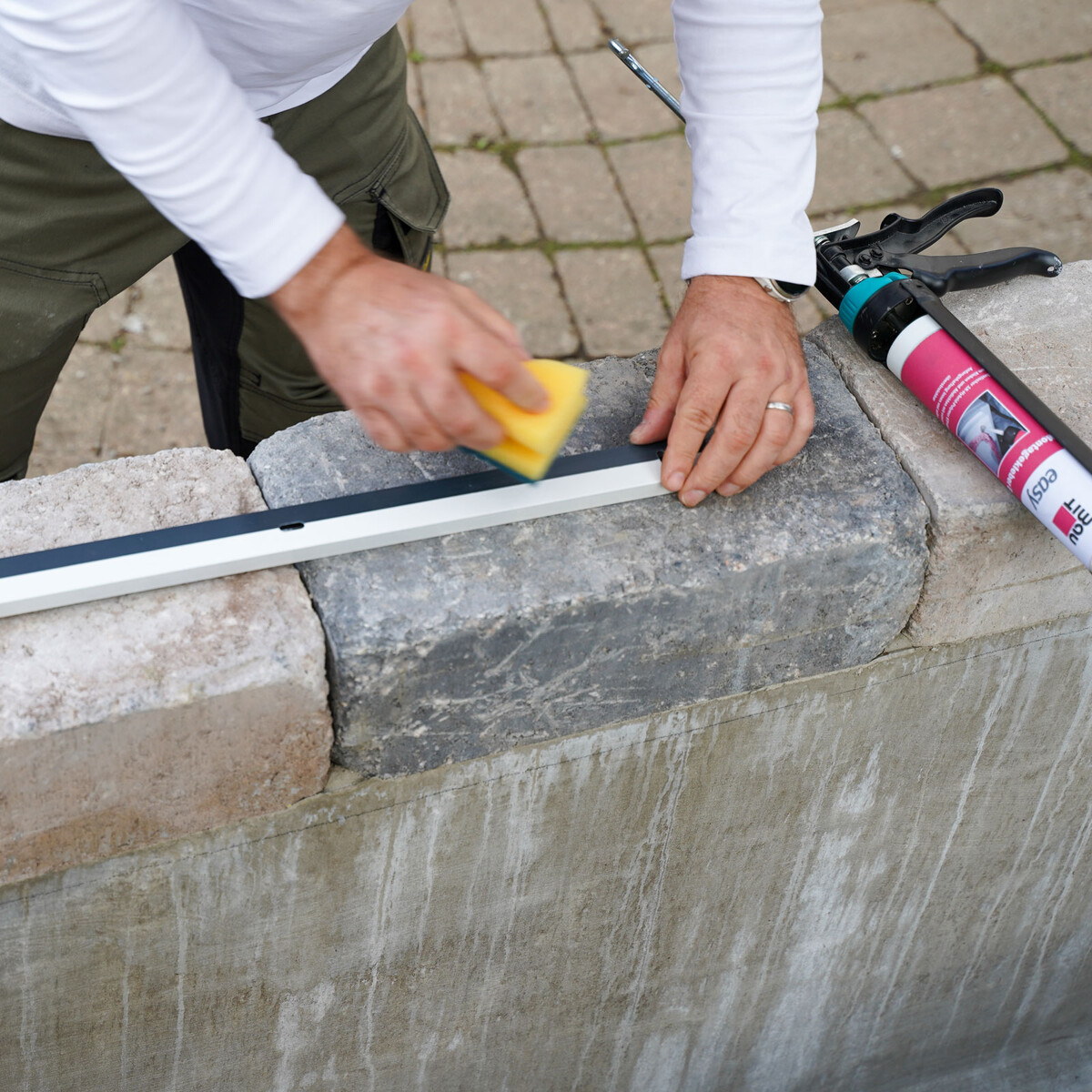

3 Nettoyer le côté adhésif du profilé de finition

Pose le profilé en U sur une surface stable et nettoie la face adhésive. Enlève soigneusement la poussière, la saleté et les autres résidus qui nuisent à l'adhérence.

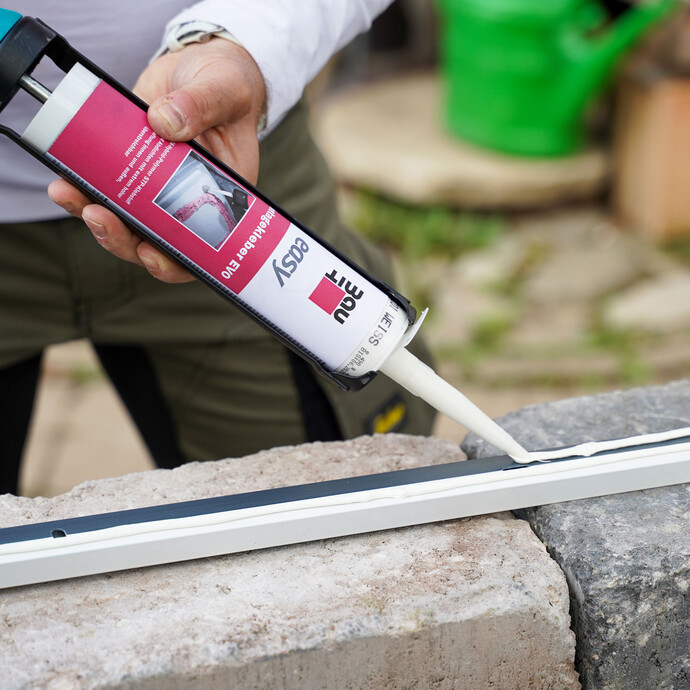

4 Appliquer la colle de montage sur le profilé de finition

Pour le montage sur la brique, le béton ou le crépi, utilise la colle de montage Baumit easy Evo. Celle-ci adhère également sur les supports légèrement humides. Applique deux cordons de colle sans interruption sur toute la longueur du profilé.



Remarque : Tu peux également fixer le profilé avec des vis et des chevilles inoxydables. Cette méthode est toutefois moins utilisée, car elle provoque des trous dans l'étanchéité de la construction.

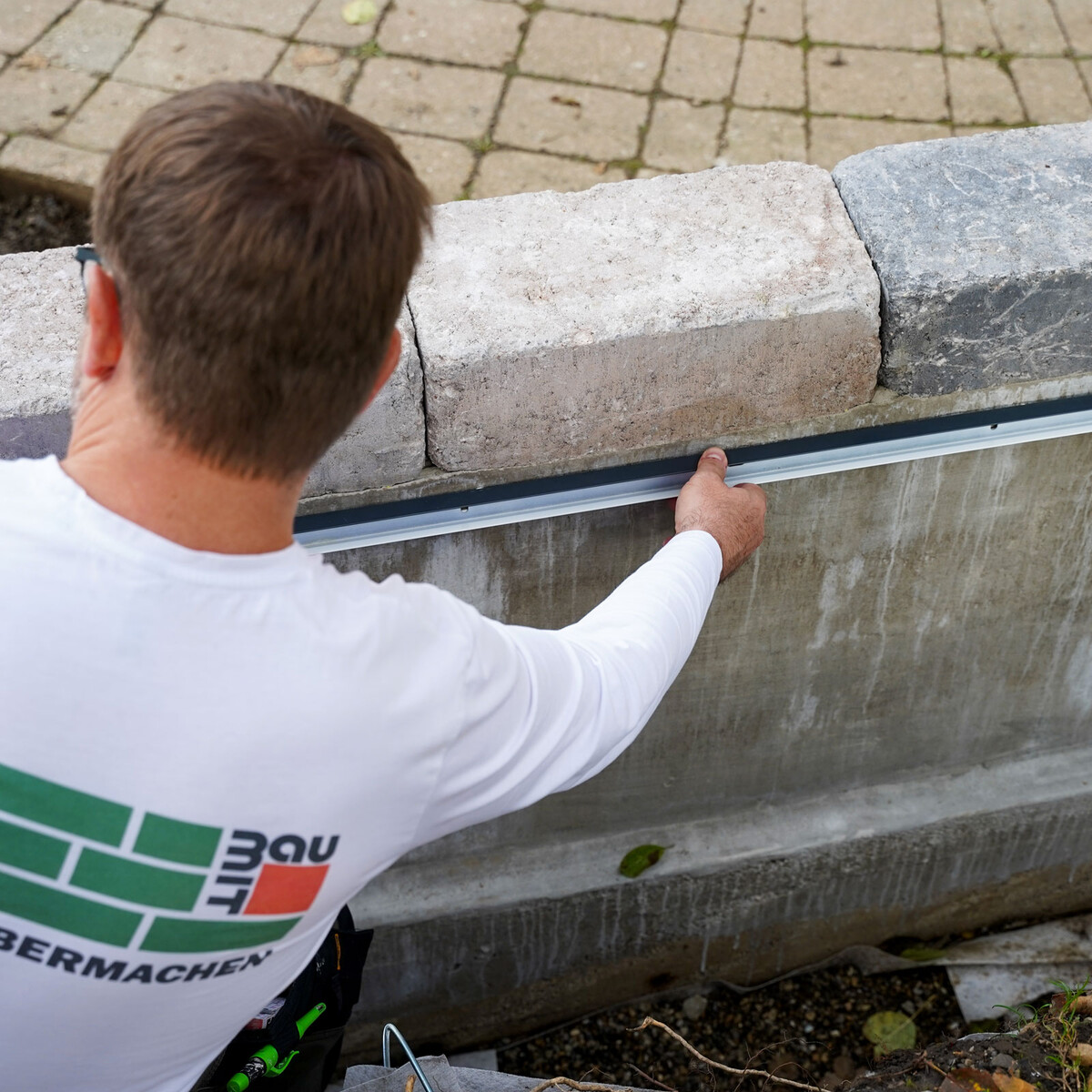

5 Coller le profilé de finition Protektor pour nappe à excroissances

Colle le profilé directement sur la maçonnerie après avoir appliqué la colle. Aligne-le sur les marques que tu as tracées.

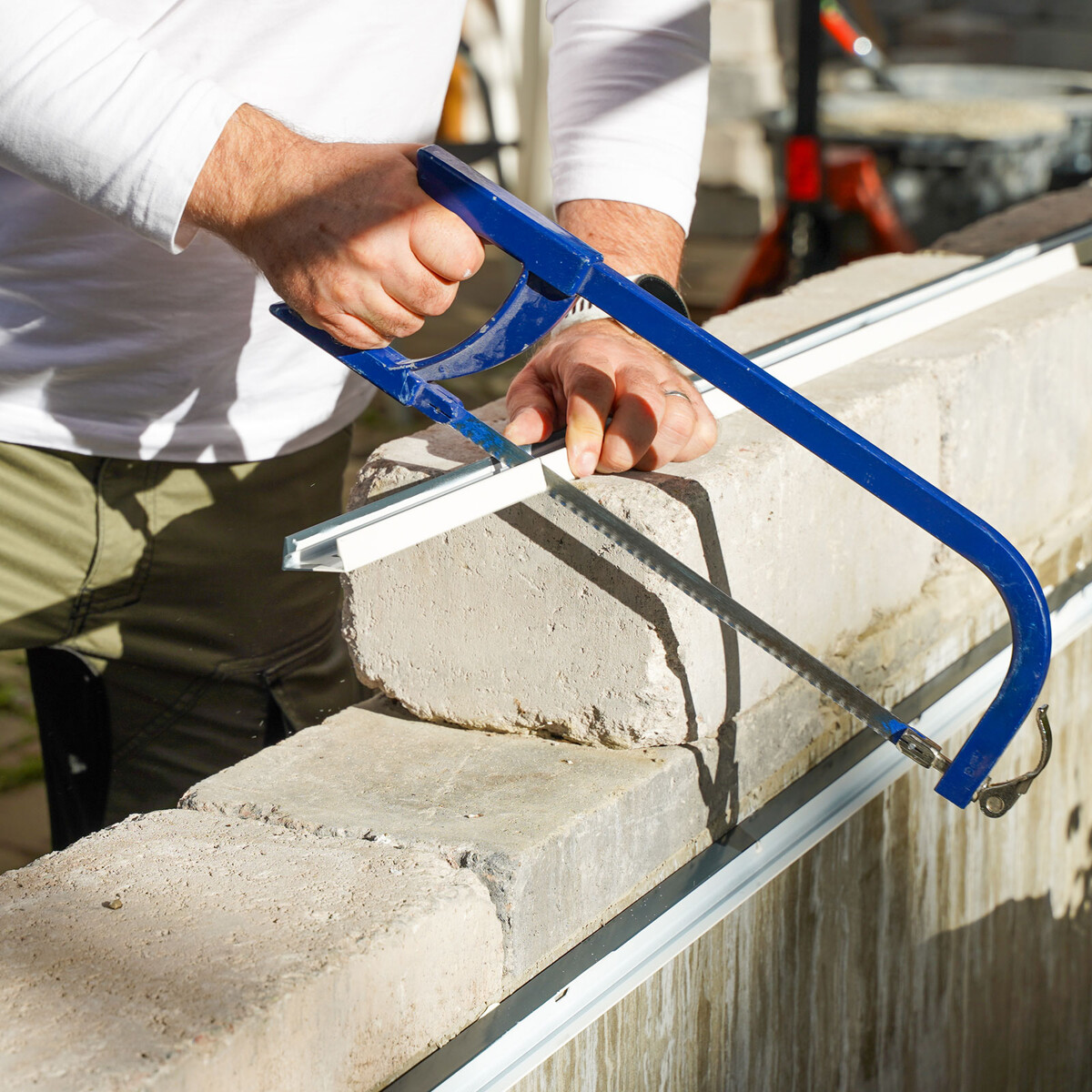

6 Scier le profilé de finition

Si nécessaire, raccourcis le profilé de finition à l'aide d'une scie à métaux ou d'une scie à onglet équipée d'une lame pour métal.

Pour des transitions nettes au niveau des angles intérieurs ou extérieurs, scie le profilé en onglet (45°). Une boîte à onglets peut être utile à cet effet.

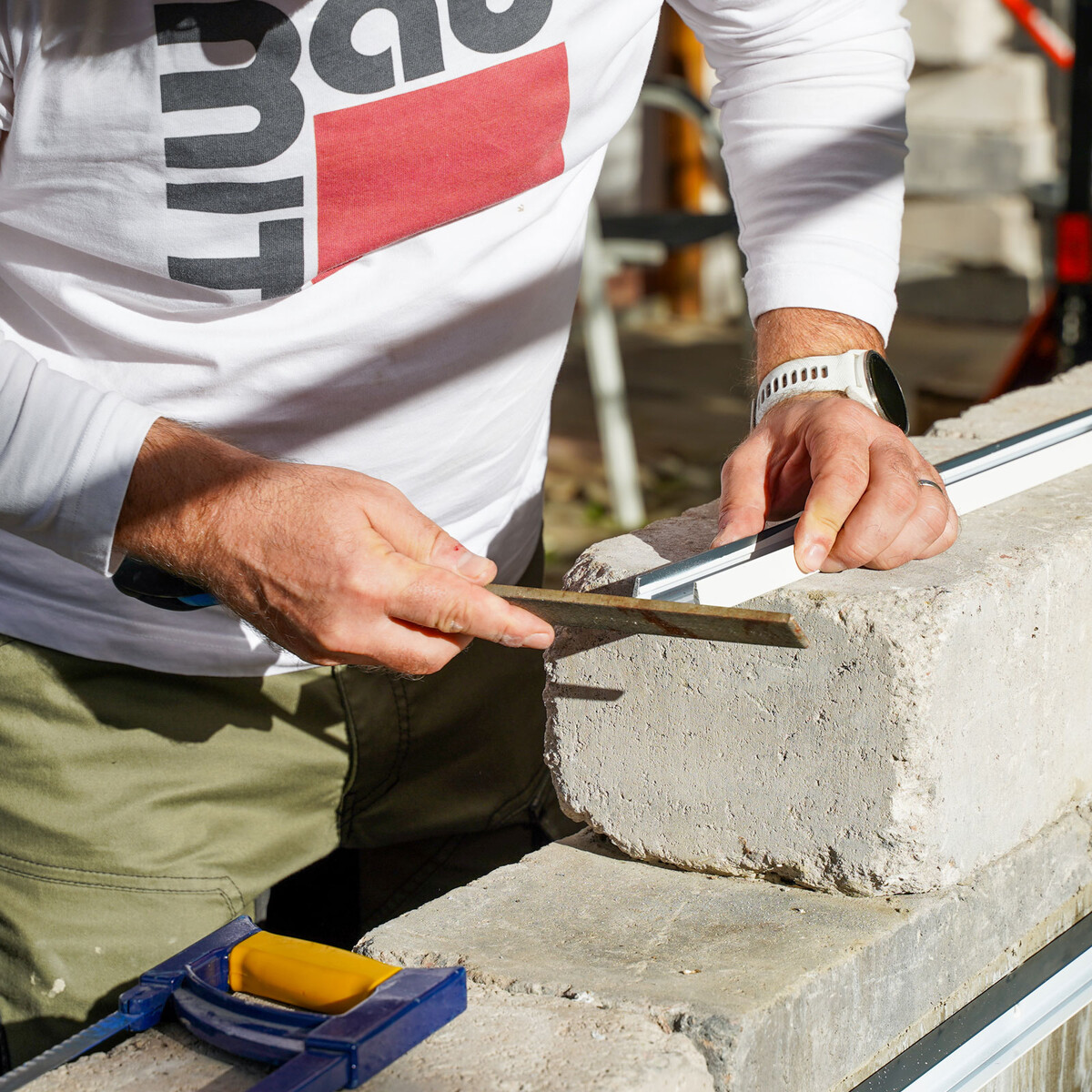

7 Ébavurer le profil de finition Protektor

Après avoir scié le profilé de finition, élimine les éventuelles bavures qui dépassent sur les arêtes de coupe à l'aide d'une lime à métaux.

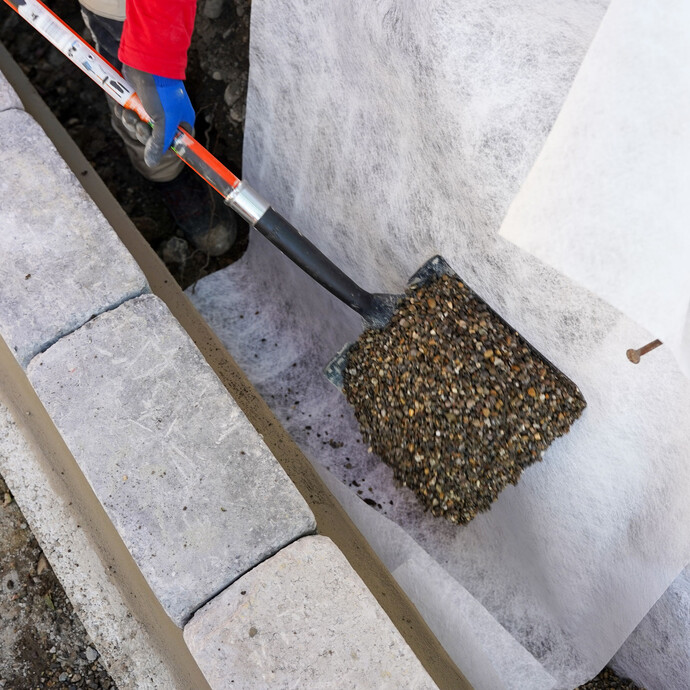

8 Poser un géotextile pour les tuyaux de drainage

La nappe à excroissances doit avoir son extrémité inférieure dans le gravier de filtration. Le gravier filtrant est protégé de la terre par le géotextile.



C’est pourquoi, avant de poser la nappe à excroissances, nous installons le géotextile et le gravier filtrant, qui seront ensuite situés sous le tuyau de drainage.

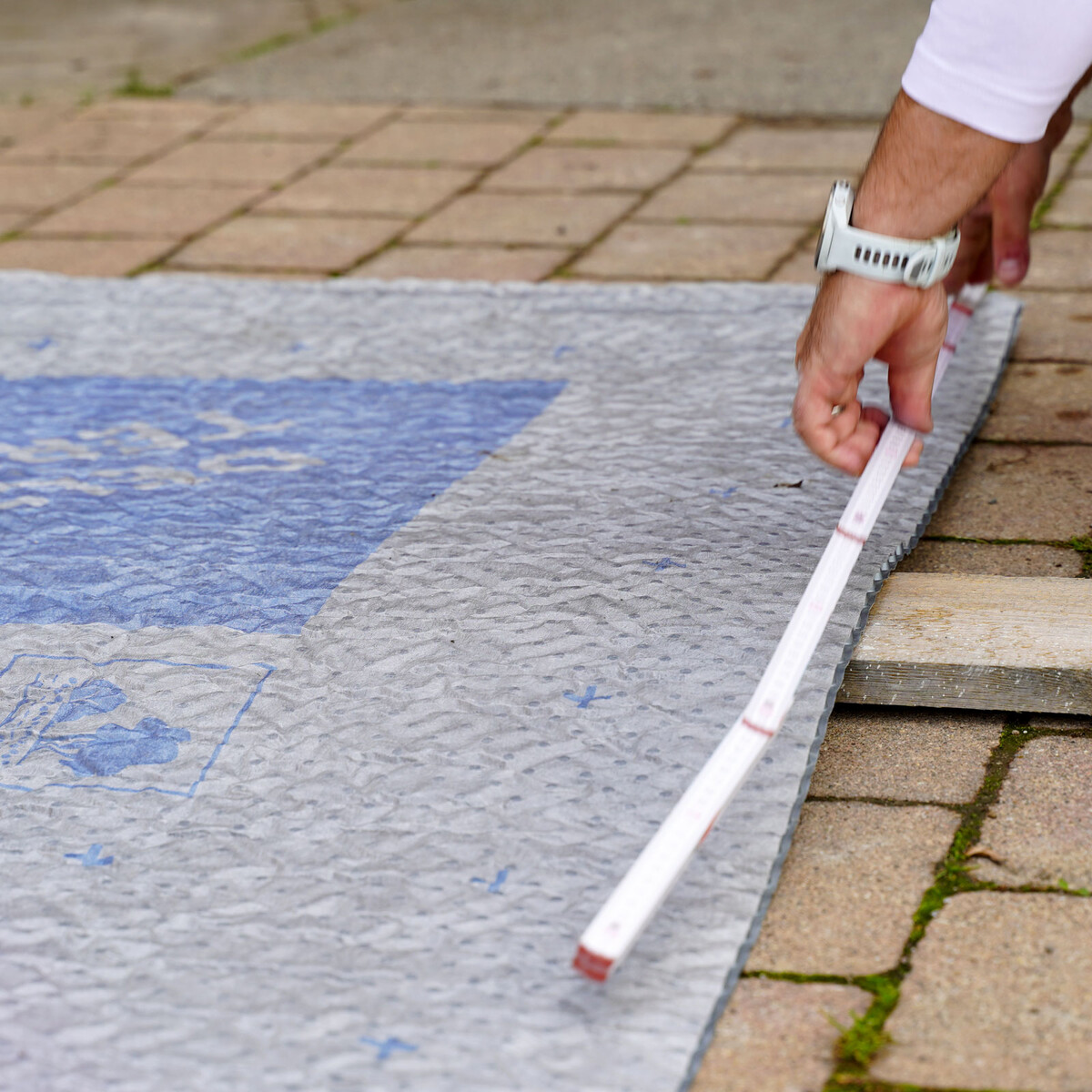

9 Nappe à excroissances – mesurer les sections

Dans notre exemple, les sections de la nappe à excroissances sont relativement petites. Il est donc plus simple de les découper au préalable en prenant en compte un chevauchement de 10 à 20 cm.

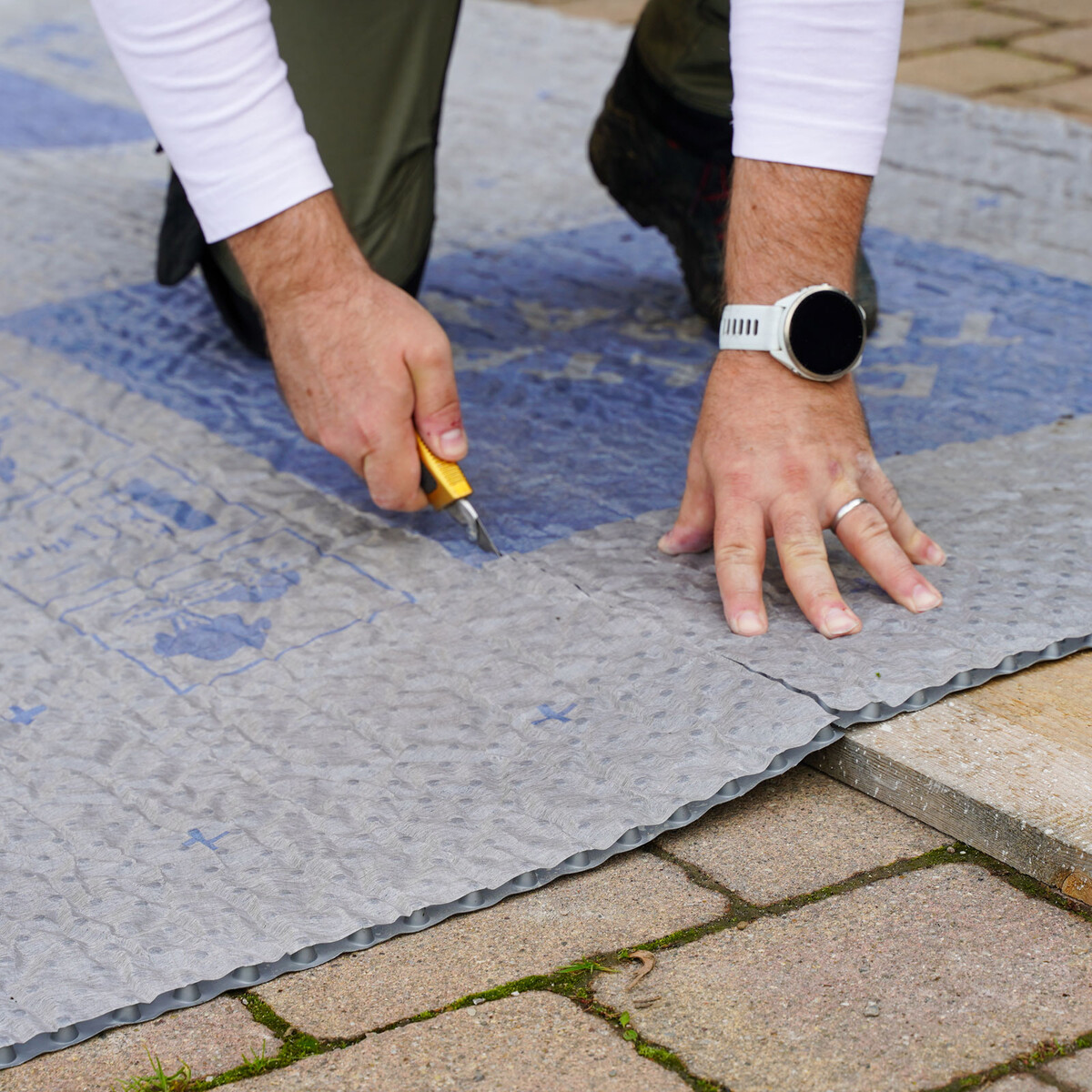

10 Découper la nappe à excroissances

Pour découper la nappe à excroissances, utilisez un cutter bien aiguisé. Pour préserver la lame du cutter, utilisez une planche ou un autre support plat comme guide de coupe.

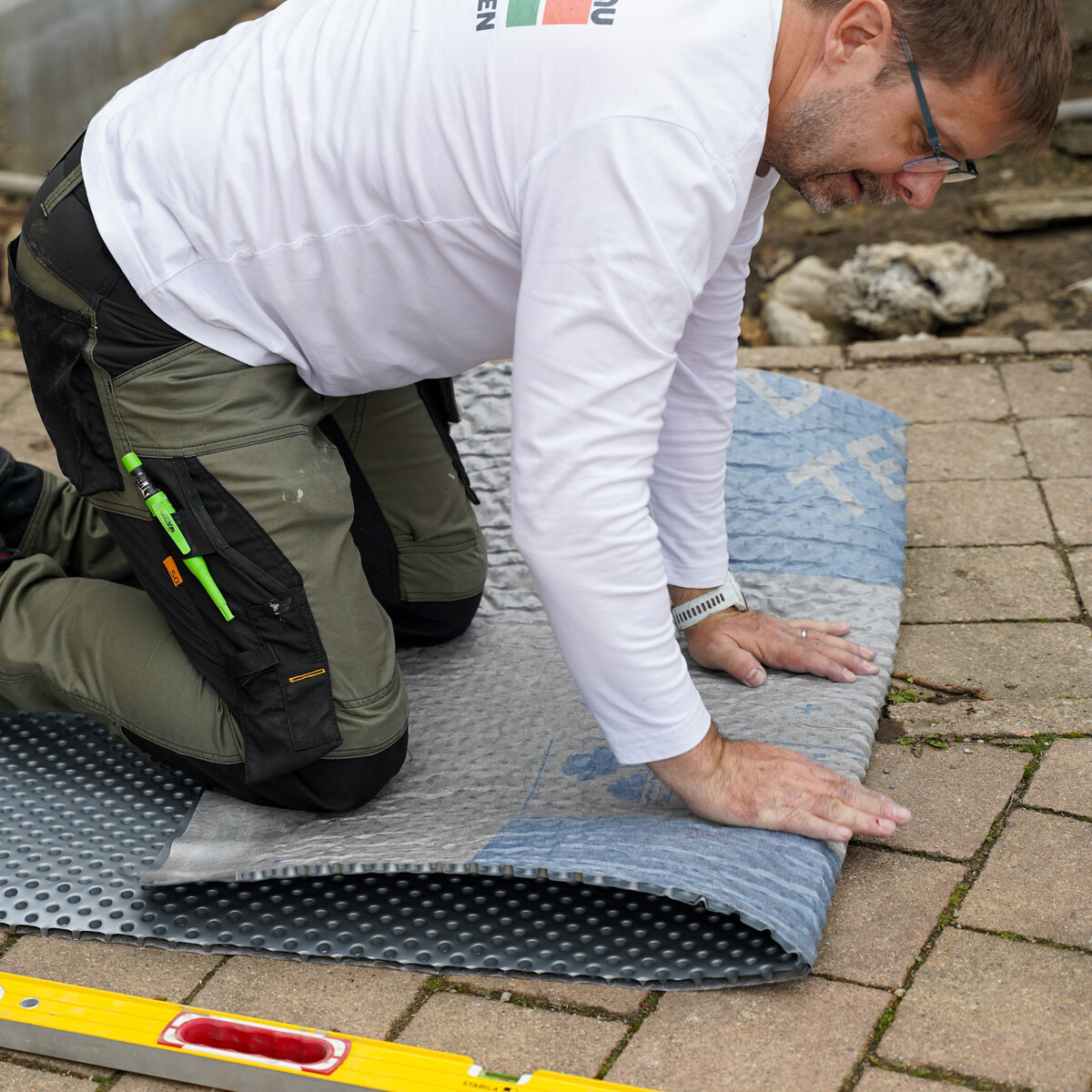

11 Plier la nappe à excroissances au niveau des angles intérieurs ou extérieurs

Au niveau des angles extérieurs ou intérieurs, il est judicieux de plier la nappe à excroissances à l'avance. Marquez la position et utilisez comme guide une latte ou un niveau à bulle suffisamment long.

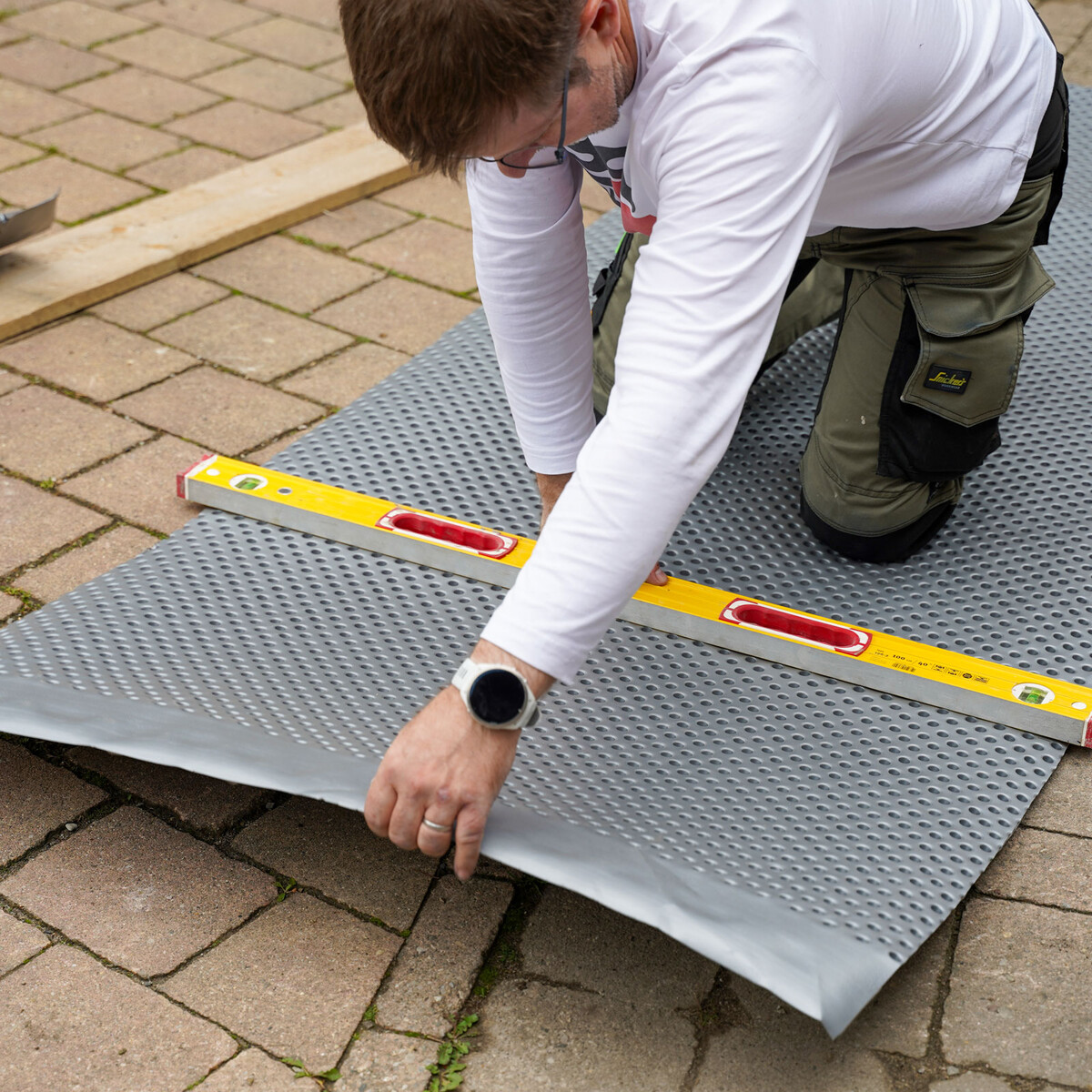

12 Plier la nappe à excroissances

Étant donné que la nappe à excroissances est très robuste, pliez-la une fois, comme montré sur la photo.



Attention : Pliez la nappe à excroissances dans la direction souhaitée, adaptée à l'angle intérieur ou extérieur.

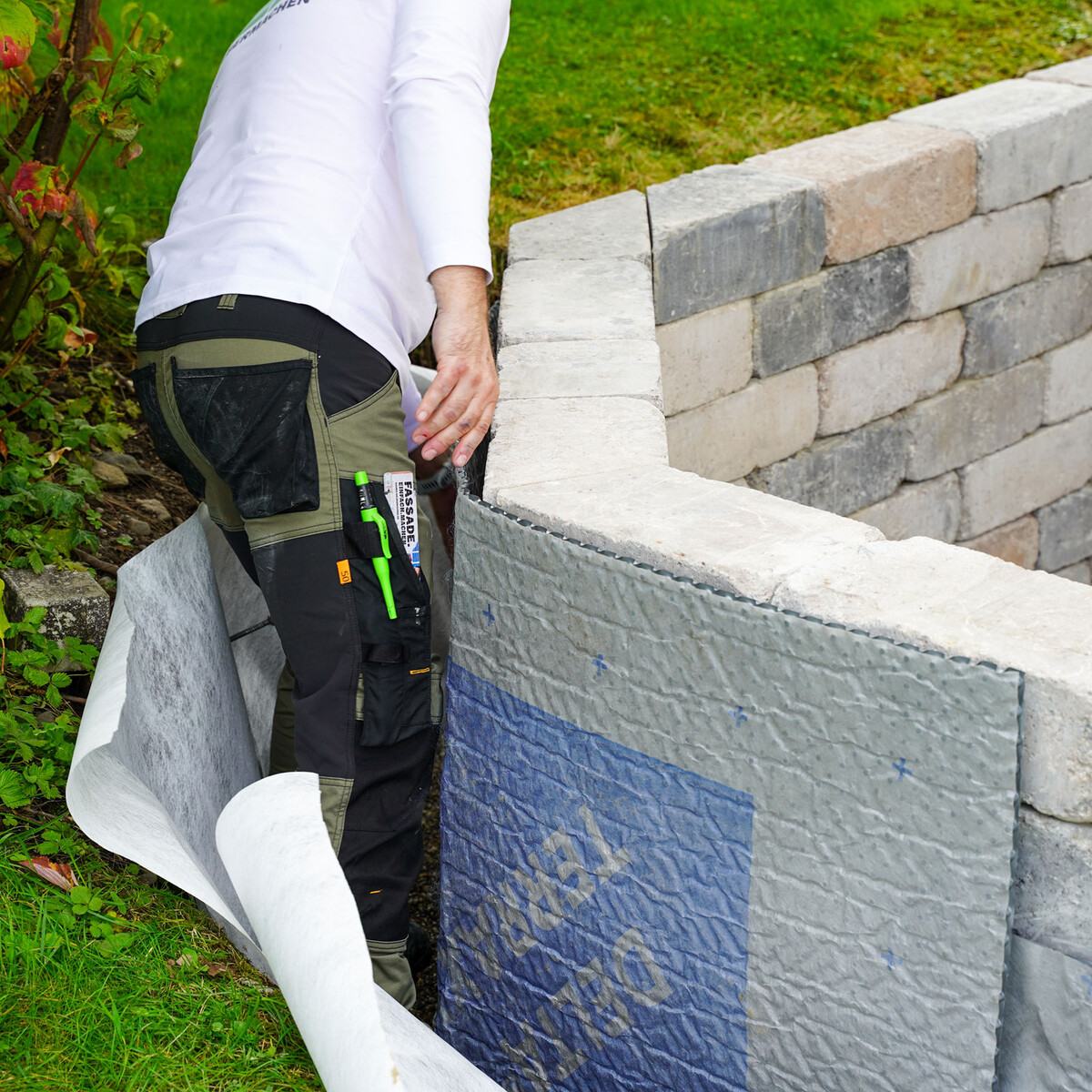

13 Poser une nappe à excroissances

Place la nappe à excroissances préparée contre le mur et positionne-la de manière appropriée.

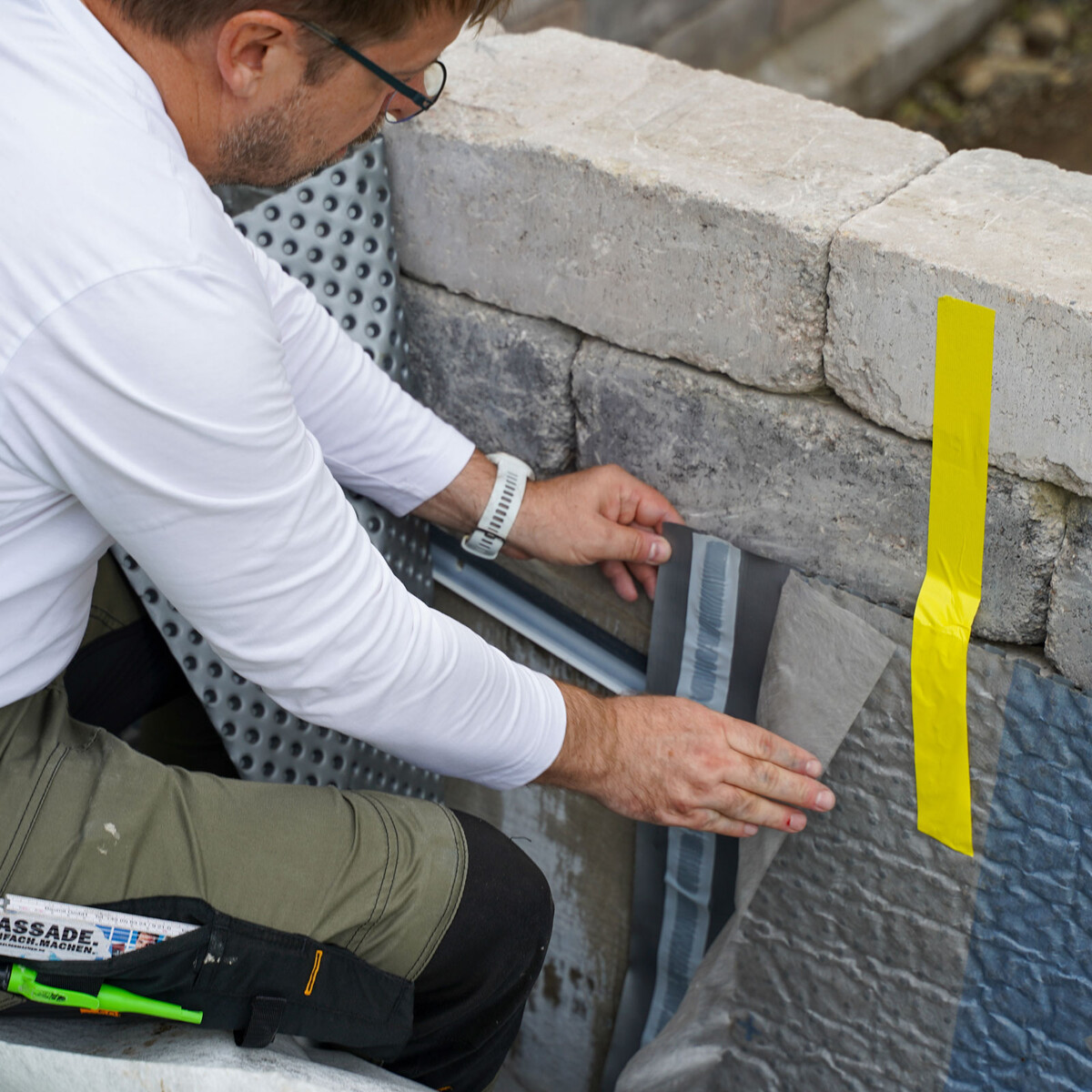

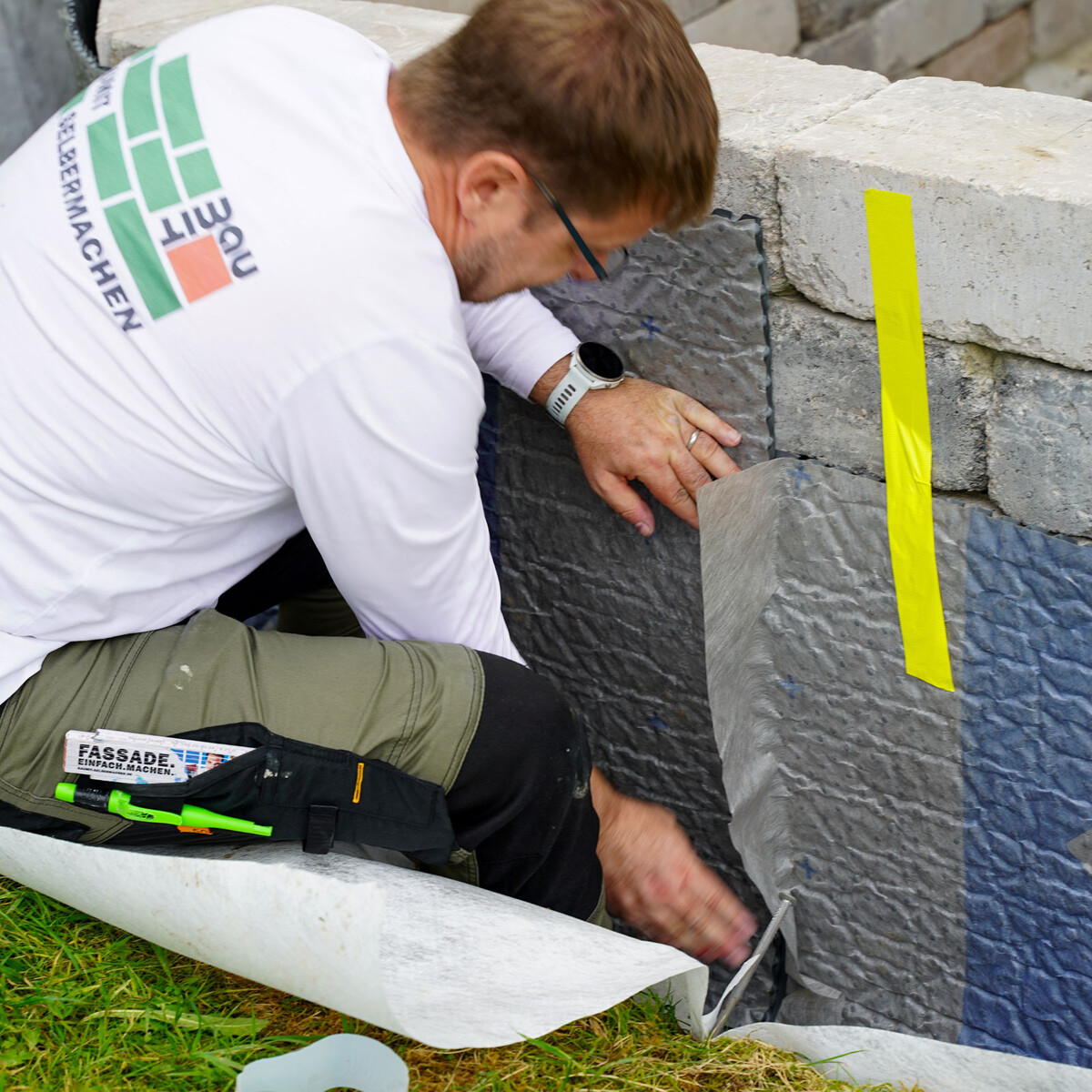

14 Dörken DELTA-TERRAXX avec bande adhésive

La nappe à excroissances Dörken DELTA-TERRAXX utilisée ici est équipée d'une bande adhésive permettant de relier facilement et sûrement les différentes nappes au niveau des zones de jonction.



Replie le géotextile sur le côté et retire la bande de protection.

15 Coller les nappes adjacentes

Ensuite, tu colles les deux nappes ensemble au niveau de la jonction.

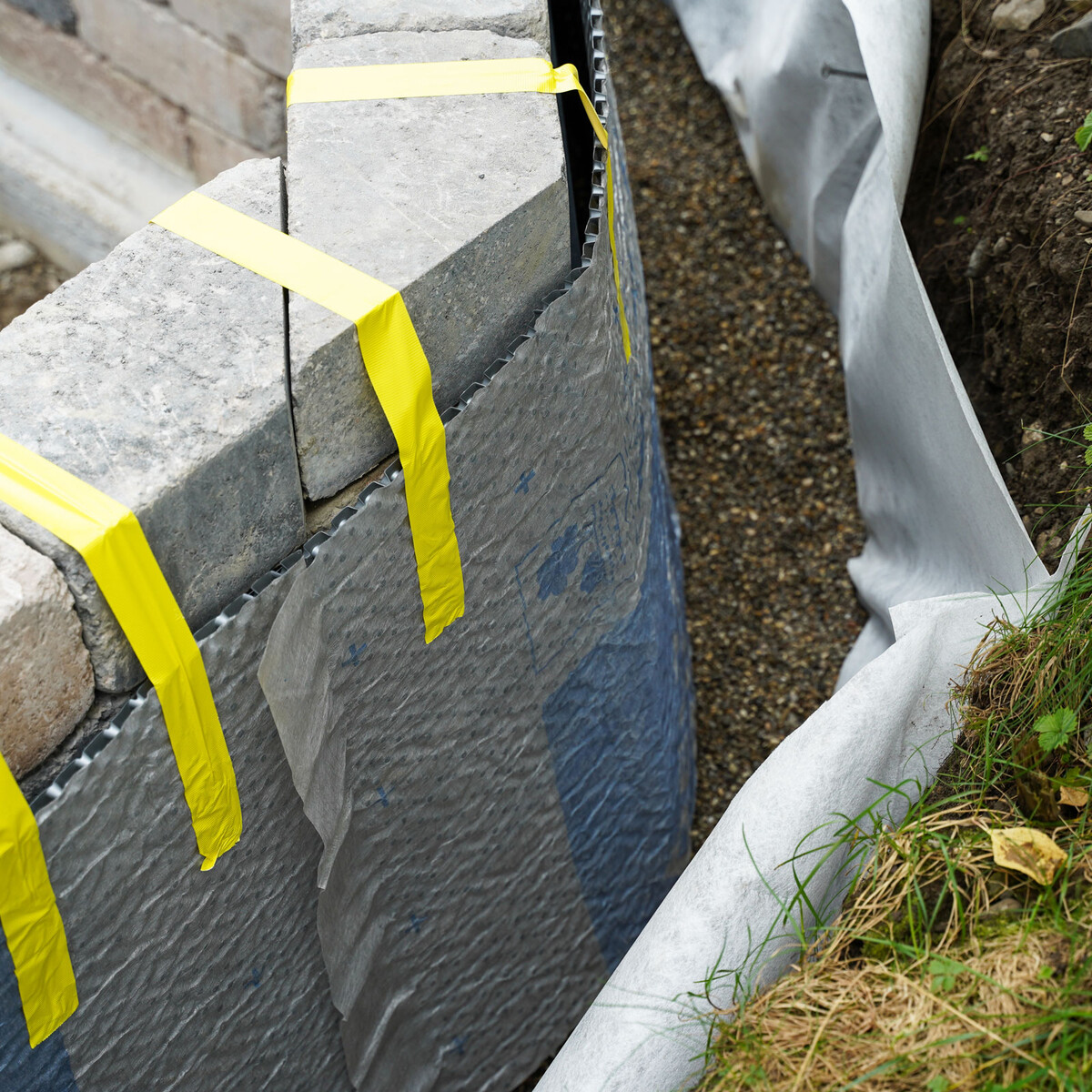

16 Fixer provisoirement la nappe à excroissances

Si nécessaire, fixez provisoirement la nappe à excroissances avec du ruban adhésif pour éviter qu'elle ne glisse.

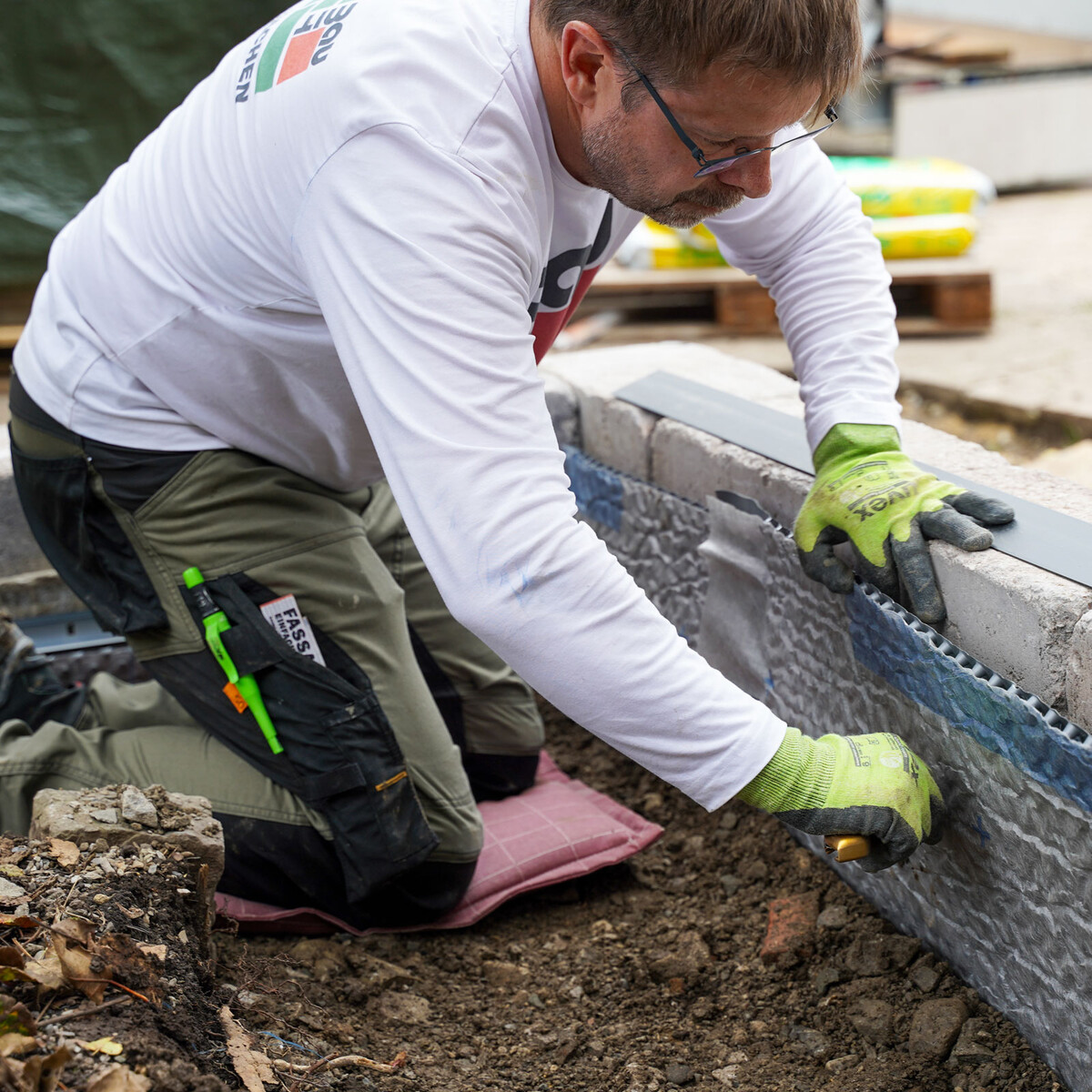

17 Raccourcir la nappe à excroissances à la bonne hauteur

Après avoir posé la conduite de drainage et rempli la tranchée, la nappe à excroissances est fermement appliquée contre le mur.



Coupe l'excédent de la nappe à excroissances le long du bord inférieur du profilé de finition.

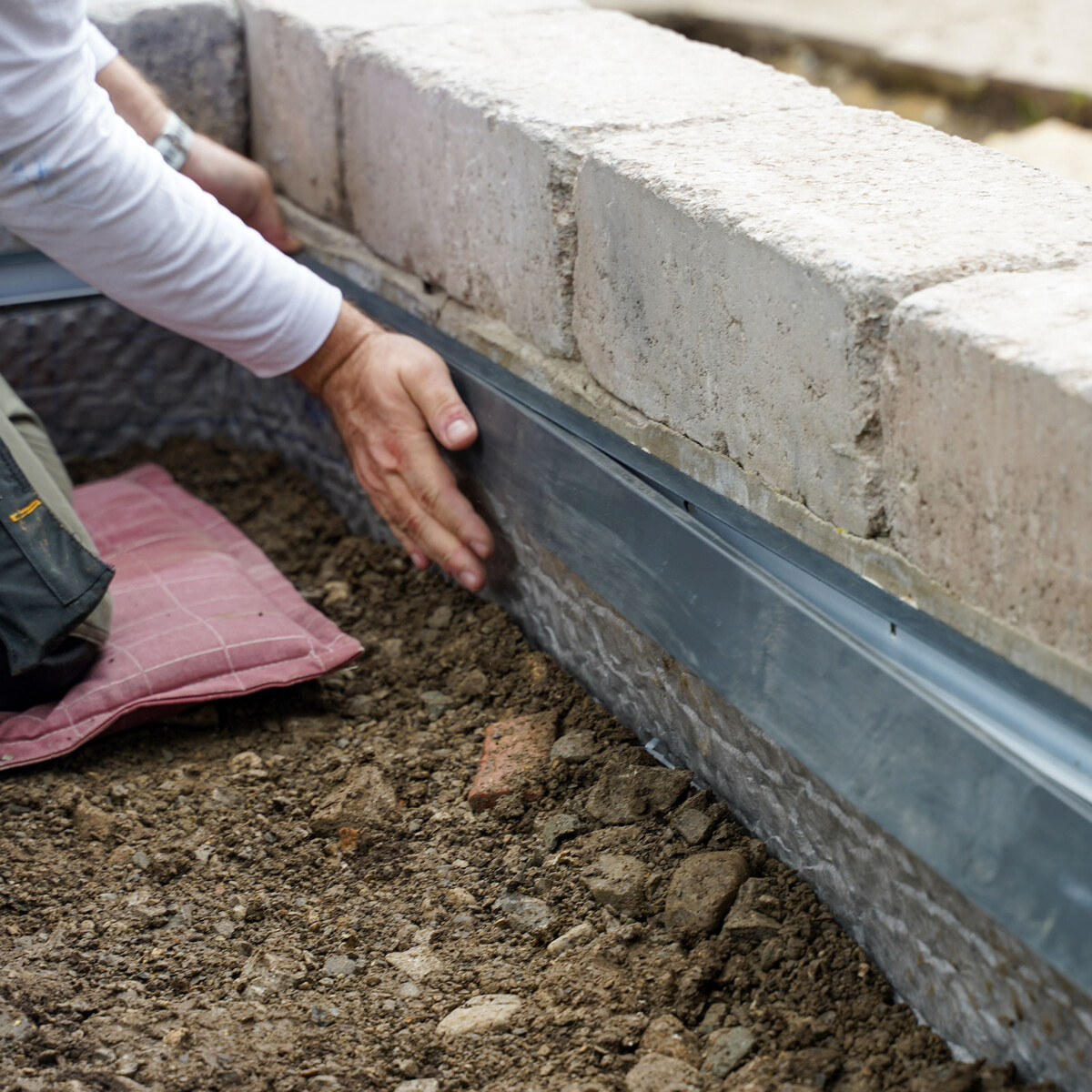

18 Insérer le profilé de recouvrement dans le profilé de finition

Presse le profilé de recouvrement dans le profilé de finition. La nappe à excroissances est alors glissée sous le bord inférieur du profilé de finition et pressée fermement contre le mur.



Pour obtenir un aspect propre dans les coins intérieurs et extérieurs, coupe également le profilé de finition en onglet.

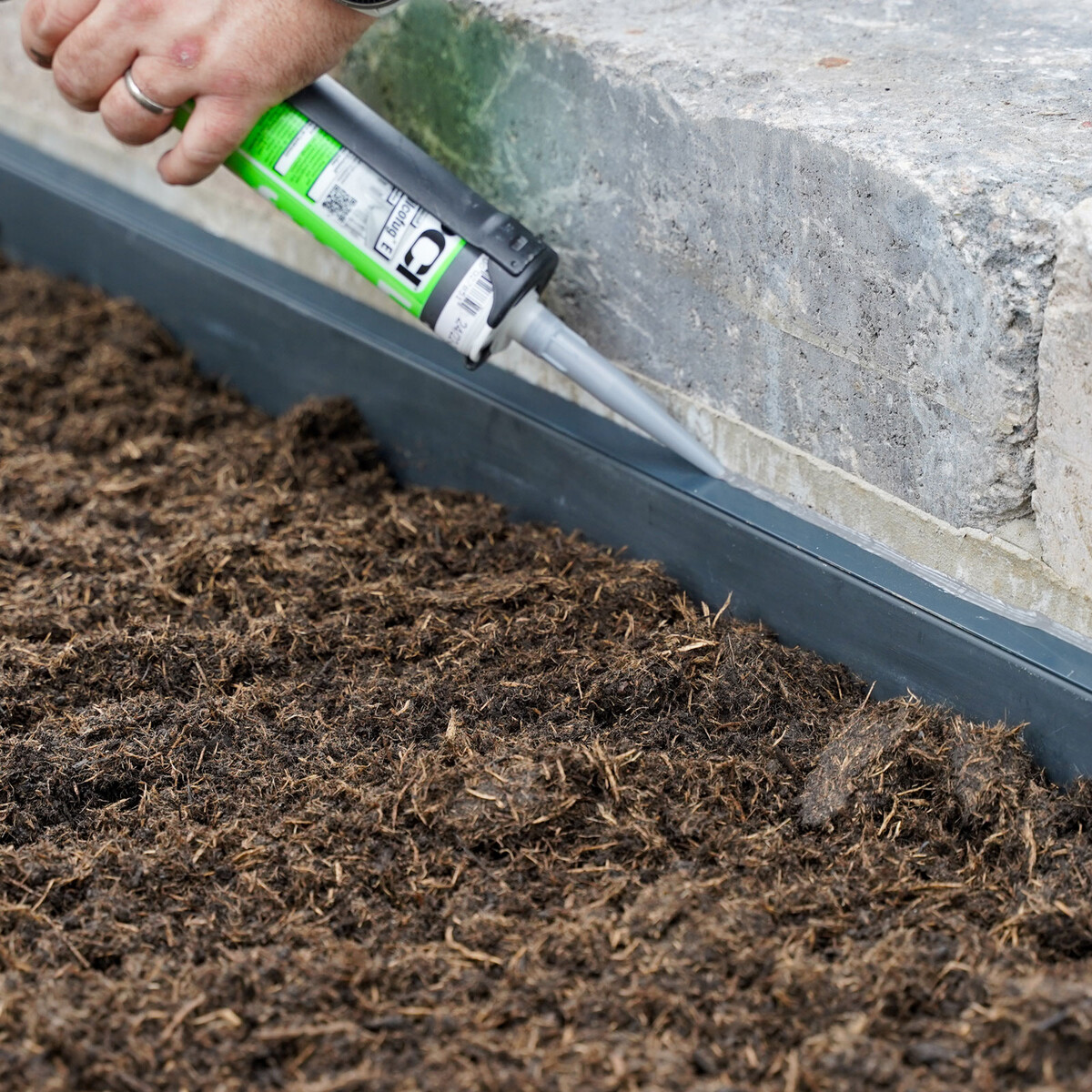

19 Étanchéifier le profilé de finition avec du silicone

Pour finir, étanchéifie le profilé de finition par le haut avec du silicone afin de le protéger de toute pénétration d'humidité.



Pour un rendu esthétique, nous utilisons un silicone de couleur assortie.
