Comparaison de la structure de la chape : flottante, chauffante, adhérente ou couche de séparation ?

Tu as choisi un type de chape et tu veux maintenant savoir comment ton sol doit être construit ? Cette question est aussi importante que le choix de la bonne chape. En effet, c'est la structure qui détermine la qualité de l'isolation de ton sol, la quantité de bruit qu'il transmet et sa durée de vie.

Selon le lieu d'utilisation, la charge et les exigences en matière d'isolation thermique et phonique, il existe différents types de structure pour ta chape. Dans cet article, nous te présentons les quatre principales structures de sol et t'aidons à décider quelle structure convient le mieux à ton projet.

Dans le tableau suivant, nous vous donnons une aide à la décision pour savoir quelles structures de chape conviennent à quelles pièces.

Il existe quatre types de structures éprouvées pour les chapes en ciment - le matériau polyvalent pour l'intérieur et l'extérieur :

• chape flottante : avec isolation et protection contre les bruits d'impact pour un confort d'habitation optimal
• Chape chauffante : spécialement conçue pour le chauffage au sol
• Chape adhérente : appliquée directement sur le sol en béton
• Chape sur couche de séparation : séparée du support par un film ou une bande soudée

Chacun de ces types de structure de chape présente des avantages et des inconvénients spécifiques ainsi que des domaines d'application idéaux. Les paragraphes suivants présentent les différents types de construction en détail.

La chape flottante est le type de construction le plus fréquemment utilisé dans la construction de logements. Son nom vient du fait que la chape n'est pas en contact direct avec le support ou les murs - elle "flotte" en quelque sorte sur une couche d'isolation.

• 1. L'infrastructure (plafond brut) : Le plafond en béton porteur ou le support en béton existant constitue la base.
• 2. Bande d'isolation périphérique avec languette de feuille : une bande d'isolation périphérique est appliquée sur tous les éléments de construction montants (murs, encadrements de porte, colonnes). Celle-ci sépare la chape de la maçonnerie et empêche les ponts phoniques.
• 3. Isolation thermique : des panneaux isolants en polystyrène (EPS), en laine minérale ou en d'autres matériaux isolants assurent une protection thermique. L'épaisseur dépend des exigences de l'ordonnance sur les économies d'énergie (EnEV).
  Isolation contre les bruits d'impact : une isolation spéciale contre les bruits d'impact est posée sur l'isolation thermique. Important : les joints de l'isolation thermique et de l'isolation phonique ne doivent pas se superposer - veille toujours à un décalage suffisant !
• 4. Feuille de chape (alternative : papier de chape) : Cette couche empêche l'eau de gâchage de la chape de pénétrer dans l'isolation et d'y causer des dommages.
• 5. Couche de chape : la chape proprement dite est appliquée - la chape Baumit, la chape fibrée et la chape rapide sont adaptées à cet effet. Il faut en tenir compte : Epaisseur de pose avec recouvrement des tuyaux : au moins 4,5 cm.
• 6. Enduit de ragréage Extrem : la masse d'égalisation permet de rectifier les inégalités du sol.
• 7. Revêtement de sol : pour finir, le sol peut être recouvert de parquet, de stratifié ou de carrelage.

Ce type de construction offre une excellente isolation thermique qui permet d'économiser des frais de chauffage. La protection efficace contre les bruits d'impact assure une tranquillité agréable. Ce type de construction peut être combiné de manière flexible avec tous les revêtements de sol et répond aux exigences modernes en matière d'énergie. La chape flottante ou la chape sur isolation est en outre utilisable de manière polyvalente :


• pièces d'habitation (salon, chambre à coucher, chambre d'enfant, cuisine, salle à manger)
• salles de bains (avec une étanchéité appropriée)
• bureaux et salles de travail
• couloirs dans les appartements
• caves utilisées comme salle de loisirs, bureau ou sauna
• bâtiments publics et administratifs (hauteur de construction selon le degré d'utilisation)

Tu prévois d'installer un chauffage au sol ? Dans ce cas, la chape chauffante est le bon choix. Dans ce type de structure, les tuyaux de chauffage sont directement noyés dans la chape, qui sert alors de masse d'accumulation pour la chaleur. Toutes les chapes Baumit (chape, chape rapide et chape fibrée) sont adaptées à cette réalisation.

Pour les chapes chauffantes, la chape fibrée Baumit est particulièrement recommandée. Pourquoi ?

• La chape fibrée est renforcée par des fibres naturelles renouvelables et offre ainsi la plus grande protection possible contre les fissures de retrait.
• Sa très grande solidité (CT-C35-F6) la rend particulièrement résistante.
• Aucun additif supplémentaire n'est nécessaire.
• Il est optimal pour les sollicitations thermiques dues au chauffage et au refroidissement.
• Il convient très bien pour le revêtement de panneaux de grand format ou d'autres revêtements.

Une chape chauffante est toujours la solution optimale si tu prévois d'installer un chauffage au sol ou si tu souhaites le faire ultérieurement. Dans les nouvelles constructions, la chape chauffante fait aujourd'hui partie des standards, car elle se combine parfaitement avec des systèmes de chauffage modernes et efficaces sur le plan énergétique, comme les pompes à chaleur. Mais dans le cas d'une rénovation, le passage à un chauffage par le sol avec chape chauffante est également un investissement rentable pour un meilleur confort d'habitation. La chape chauffante garantit des pieds agréablement chauds et une répartition uniforme de la chaleur, en particulier dans les pièces où les exigences de confort sont élevées, comme les salles de séjour et les salles de bains.

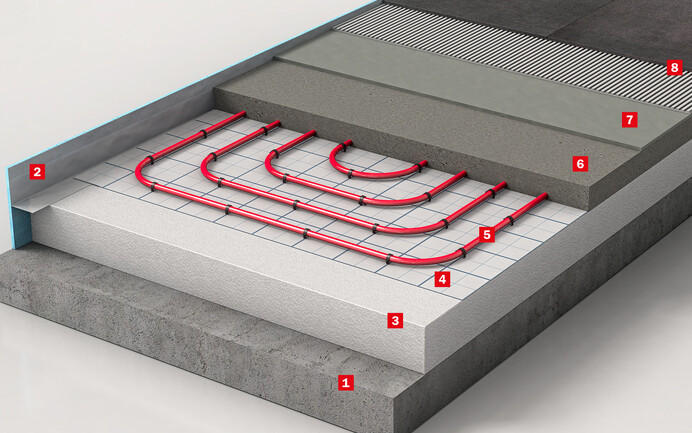

• 1. L'infrastructure (plafond brut) : Le plafond porteur ou le support existant en béton.
• 2. Bande d'isolation périphérique avec languette de film : comme pour la chape flottante, une bande d'isolation périphérique est appliquée sur tous les murs.
• 3. Isolation thermique : des panneaux isolants en polystyrène (EPS), en laine minérale ou en d'autres matériaux isolants assurent une protection thermique. L'épaisseur dépend des exigences de l'ordonnance sur les économies d'énergie (EnEV).
• 4. Sous-couche isolante : les sous-couches isolantes spéciales ont souvent des picots pour faciliter la fixation des tuyaux de chauffage.
• 5. Boucles de chauffage pour le chauffage au sol
• 6. Couche de chape : la chape est coulée sur les tuyaux de chauffage et les entoure complètement. Les tuyaux doivent être recouverts d'au moins 45 mm de chape. Nous recommandons ici la chape fibreuse (alternative : chape rapide ou chape).
• 7. Enduit de ragréage Extrem : la masse d'égalisation permet de rectifier les inégalités du sol.
• 8. Revêtement de sol

Joints de dilatation : dans le cas des chapes chauffantes, les circuits de chauffage à régler différemment doivent être séparés par un joint de dilatation. Cela permet d'éviter les tensions dues à des températures différentes.

Transmission de la chaleur : La qualité de l'enrobage des tuyaux de chauffage est déterminante. La chape doit entourer complètement les tuyaux, sans espaces vides.

Dans le cas d'une chape chauffante, les conduites d'eau chaude sont intégrées dans la couche de la chape. Selon le fabricant de chauffage, les bandes d'isolation périphériques sont d'abord posées à cet effet. Ensuite, le chauffagiste pose la sous-couche isolante sur les plaques d'isolation et y fixe les tuyaux de chauffage.

L'étape suivante consiste pour le chauffagiste à effectuer le test d'étanchéité. Cela signifie que l'étanchéité de l'installation de chauffage est contrôlée et que la chape ne peut être posée qu'une fois le test réussi.

Attendre le durcissement !

• Chape fibreuse : au moins 21 jours
• Chape rapide : au moins 2 jours


Après le durcissement de la chape, un protocole de chauffage doit être effectué par l'installateur de chauffage, en plusieurs étapes selon les instructions. Le bon fonctionnement de l'installation ainsi que de la chape sont alors contrôlés. Si tout est en ordre, la chape chauffante peut encore être rectifiée avec une masse d'égalisation si nécessaire ou être directement recouverte d'un revêtement de sol, comme par exemple du carrelage.

Dans le cas d'une chape adhérente, la chape est appliquée directement sur le support en béton. Il n'y a pas de couche de séparation ou d'isolation entre les deux - la chape se lie solidement au support.

Avantages d'une chape adhérente

• Très grande capacité de charge grâce à la liaison avec le support
• Possibilité de réduire la hauteur de construction
• Mise en œuvre plus rapide (pas de couche d'isolation)
• Idéale pour les surfaces fortement sollicitées, car elle peut supporter des charges particulièrement élevées

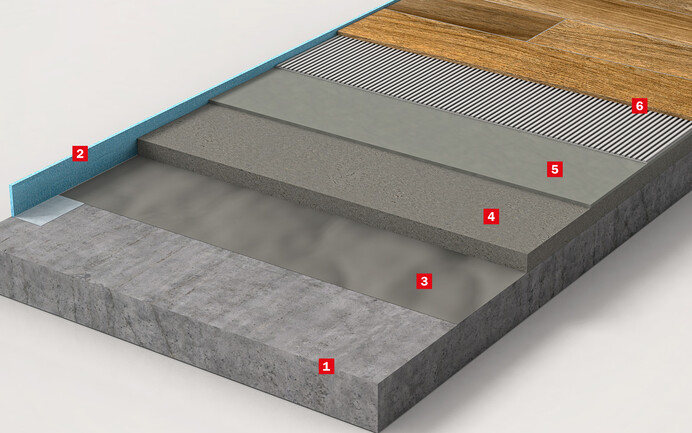

• 1. Le support (sol en béton) : Un sol en béton solide et propre constitue la base.
• 2. Bande d'isolation périphérique : Ici aussi : Ne pas oublier les bandes d'isolation périphériques sur tous les éléments de construction montants !
• 3. Pont d'adhérence : Le pont d'adhérence au ciment Trass de Baumit permet d'assurer une liaison entre le support et la chape. Ce pont d'adhérence est décisif pour la qualité !
• 4. Couche de chape : la chape est appliquée directement sur le pont d'adhérence frais. Tous les types de chape Baumit conviennent - chape, chape rapide, chape fibrée.
• 5. Enduit de ragréage Extrem : avec la masse d'égalisation, tu égalises la chape.
• 6. Revêtement de sol

Cette structure de chape est particulièrement adaptée pour :

• Garages et ateliers soumis à de fortes contraintes mécaniques
• Locaux commerciaux à forte utilisation
• halls industriels et zones de stockage
• Locaux dans lesquels aucune isolation n'est nécessaire (par ex. cave, local technique, local annexe (pas de pièce de loisirs ou d'habitation))
• Espaces extérieurs tels qu'entrées couvertes, terrasse ou balcon (comme chape en pente directement sur dalle de béton)
• Partout où une grande capacité de charge est plus importante que l'isolation

Par rapport à la chape adhérente, ce type de construction implique la pose d'une couche de séparation sous la chape - généralement une feuille de chape à deux couches, des lés bitumineux ou une bande soudée. La chape n'est donc pas en contact direct avec le support, mais le bruit est tout de même très bien transmis, car il n'y a pas de couche d'isolation.

Avantages du type de construction chape sur couche de séparation

• Indépendant de la qualité du support
• Protection possible contre les remontées d'humidité
• Pas de préparation complexe du support nécessaire
• Hauteur de construction plus faible que celle d'une chape flottante
• Utilisation flexible

Ce type de structure est généralement choisi lorsque le support n'est pas adapté à une chape adhérente :

• En cas de résistance insuffisante du support
• En présence de résidus réduisant l'adhérence (p. ex. anciennes peintures, restes de bitume ou de colle)
• Dans des caves ou des pièces annexes de moindre importance, pour lesquelles une isolation n'est pas nécessaire. Observe à ce sujet l'exigence de l'ordonnance sur les économies d'énergie.
• En cas d'humidité par le bas (avec des bandes d'étanchéité soudées).
• Dans les bâtiments anciens avec un support problématique

• 1. Support : la dalle en béton existante ou le support.
• 2. Couche de séparation : la feuille de séparation composée d'une feuille de chape à deux couches, d'une bande bitumineuse ou d'une bande soudée, doit être posée avec un chevauchement d'au moins 20 cm. Attention : en cas d'humidité par le bas, il faut utiliser des lés d'étanchéité qui sont soudés entre eux. Sur les bords, la bande d'étanchéité doit être posée au moins 15 cm au-dessus du bord supérieur de la chape.
• 3. Bande d'isolation périphérique : La couche de chape doit être séparée de la maçonnerie adjacente par des bandes d'isolation périphériques.
• 4. Couche de chape : la chape est appliquée sur la couche de séparation - d'une épaisseur minimale de 45 mm. Tous les produits pour chape de Baumit conviennent pour cette structure de chape.
• 5. Revêtement de sol

Dans ce tableau, tu trouveras un aperçu de l'épaisseur minimale de la chape et des hauteurs totales typiques des types de construction de chape. La chape flottante et la chape chauffante sont réalisées avec une isolation. La chape adhérente et la chape sur couche de séparation sont mises en œuvre sans isolation.
