Montage der zweiten Dämmebene einer nicht hinterlüftete Dämmfassade

Deuxième niveau d'isolation Façade isolante non ventilée

Difficulté
moyen
Durée de traitement
env. 25 minutes / m²

Ta liste de contrôle

Plus d'infos ? Il suffit de cliquer sur le nom de l'outil ou du produit.
Outils
  • niveau à bulle long
    • Pourquoi un bon niveau à bulle est indispensable

      Un niveau à bulle est un instrument de mesure de précision - indispensable lorsqu'il s'agit d'aligner des surfaces exactement à l'horizontale ou à un angle de 90°. Pour qu'il fournisse durablement des résultats de mesure précis, c'est surtout la fiole - le cœur de tout niveau à bulle - qui doit rester robuste et exacte, même après une utilisation fréquente et intensive.

      Même dans des conditions difficiles sur le chantier, par exemple en cas de chutes ou de chocs, un niveau à bulle de qualité doit conserver sa précision. Ce n'est qu'ainsi que tu peux te fier à tout moment à tes résultats de mesure.

    • STABILA R 300 - La robuste

      La STABILA R 300 a été spécialement conçue pour le dur quotidien des chantiers. Son profil en R à cinq chambres, résistant à la torsion, la rend extrêmement résistante - même dans les conditions les plus exigeantes.

      Particulièrement pratique : la surface de mesure extra-large assure une grande résistance au basculement, ce qui est particulièrement utile sur les sols irréguliers. Ce niveau à bulle convainc par sa robustesse et sa précision sans compromis - un véritable outil professionnel qui soutient également de manière fiable les bricoleurs dans leurs projets.

    • STABILA 196-2 : pratique avec ses poignées

      Les poignées sont un véritable avantage, surtout pour les niveaux à bulle plus longs, à partir de 180 cm. Elles te permettent une prise en main sûre et facilitent nettement le maniement lors de mesures sur de grandes surfaces.

      Deux fioles verticales te permettent de lire confortablement depuis n'importe quelle position. Les ouvertures ergonomiques de la poignée contribuent en outre à un grand confort d'utilisation - idéal pour une utilisation quotidienne sur le chantier ou dans l'atelier.

  • Scie à onglet
    • coupes droites, angle flexible

      Si vous voulez aménager un grenier, construire une terrasse avec des planches de bois - pour des résultats parfaits, une scie à onglet est un outil très utile.

      La scie convainc par ses coupes précises, que vous coupiez à 90° ou qu'un autre angle soit nécessaire. Lors de l'achat, réfléchissez à la profondeur et à la longueur de coupe dont vous aurez besoin plus tard, car cela détermine le choix du diamètre de la lame de scie.

      Le choix d'un appareil sans fil ou avec câble électrique est certainement une question de fréquence et de goût personnel.

    • Une position sûre pour travailler en toute sécurité

      Pour travailler sans accident avec une scie à onglet, il est indispensable que la machine soit stable et sûre.

      Vous pouvez bien sûr poser la scie sur le sol, mais un support adapté est un complément judicieux à votre scie.

  • Scie à main (queue de renard)
    • Travailler facilement avec des outils de qualité

      Une bonne scie égoïne doit permettre des coupes droites, tenir bien en main et rester affûtée le plus longtemps possible.

      Une possibilité est la scie à main de Heckenrose avec une denture trempée et une poignée très agréable.

    • Pour nos panneaux en silicate de calcium, nous utilisons volontiers la version de 450 mm de longueur.

      Après avoir utilisé quelques scies à main sur le chantier, nous estimons que la denture est optimale pour ce panneau.

      La lame de scie glisse facilement et avec fluidité à travers le panneau, ce qui permet de travailler rapidement et avec précision.

  • crayon à papier
    • Le crayon de charpentier classique

      Des générations d'artisans connaissent et apprécient ce crayon sur les chantiers. Entre-temps, il n'est plus seulement disponible avec une mine grise, mais aussi avec une mine rouge ou verte.

      Un duo indispensable : toujours à portée de main dans la poche - avec un cutter bien aiguisé pour tailler.

    • Pica DRY - le crayon à chute pour le rude quotidien du chantier

      Le Pica DRY fait partie intégrante de notre travail quotidien sur le chantier. Il tient bien en main et convient parfaitement comme marqueur pour trous profonds.

      Les mines ont une longue durée de vie et sont disponibles en différentes couleurs - pour des marquages polyvalents sur le chantier.

    • Pica DRY - toujours à portée de main et pratique

      Nous sommes particulièrement convaincus par la fixation par clip : le crayon reste bien en place dans ton pantalon de travail - même si tu es à l'envers.

      De plus, un taille-crayon est intégré dans l'étui de protection, ce qui te permet de tailler la mine rapidement et à tout moment, sans outil supplémentaire.

    • Pica Permanent Marker - quand le crayon ne suffit pas

      Sur certains supports, comme les panneaux isolants en fibres de bois, le PSE ou la laine minérale, un crayon ordinaire atteint rapidement ses limites. Soit le trait est à peine reconnaissable, soit tu abîmes le support. Pour ces cas, nous recommandons un marqueur permanent fin - précis, résistant à l'effacement et durablement visible.

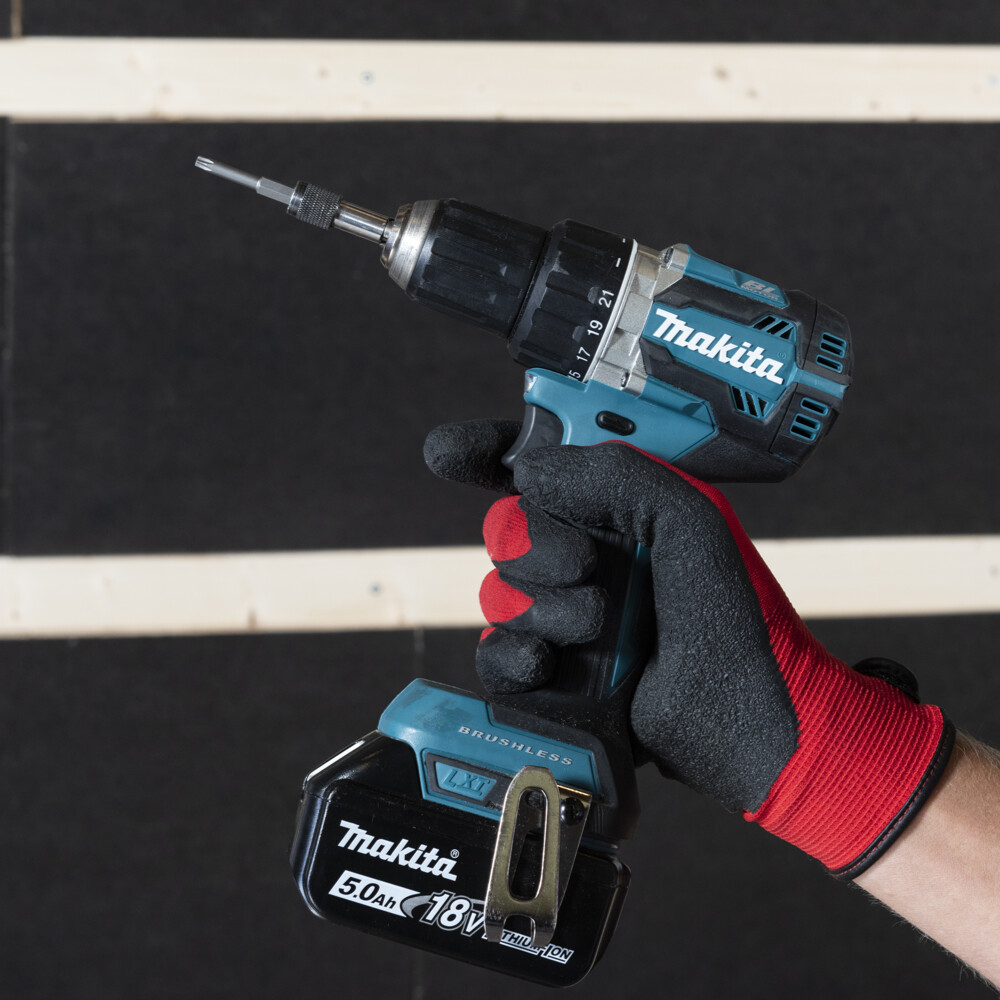

  • Perceuse-visseuse sans fil Makita
    • Quand il y a quelques vis de plus

      Pour un projet comme notre KLIMA-board sur des cloisons sèches ou sur l'isolation sous chevrons, il y a beaucoup de vis.

      Une visseuse sans fil professionnelle avec une puissance suffisante et une longue durée de vie de la batterie est alors plus que judicieuse.

      La Makita DDF482RFJ de 18 volts est puissante et très légère, ce qui facilite les travaux en hauteur ou de longue durée.

  • Niveau laser croix
    • Des lignes droites même sur de longues distances

      Avec un laser de plomb à lignes croisées, vous pouvez représenter très facilement et avec précision des tracés précis, même sur des distances plus longues, horizontalement et verticalement.

      L'appareil émet un faisceau laser fixe et permanent. L'appareil se met à niveau de lui-même dans un spectre, ce qui vous simplifie le travail.

    • Die nächste Generation – LAX 500 G

      Für noch mehr Leistung und zusätzliche Funktionen empfehlen wir den STABILA LAX 500 G mit GREENBEAM-Technologie. Diese ermöglicht das direkte Arbeiten mit scharfen, optimal sichtbaren Linien – auch über Entfernungen von bis zu 40 Metern.

      Im manuellen Modus kannst du den Laser mit arretiertem Pendel auch bei beliebigen Neigungen einsetzen. Der LAX 500 G wird mit einem Akku betrieben (CAS-Akku 12 V LI-POWER, 2,0 Ah) und bietet bis zu 20 Stunden Betriebsdauer pro Akkuladung.

      Zudem schützt das integrierte Protector-System mit stoßabsorbierendem Softgrip-Mantel, eindrehbarem Gehäuse und Schutzschieber die Laseroptik zuverlässig vor Beschädigungen.

    • Trépied ou autres possibilités d'alignement

      De très bons appareils comme le laser à 5 points Stabila LA-5P ou LAX 300 de STABILA sont équipés d'un support magnétique et peuvent ainsi être utilisés facilement dans la construction sèche ou autre.

      Si vous avez besoin d'un trépied, un bon trépied photo suffit pour cette catégorie d'appareils.

    • Lorsque la distance est importante ou que l'environnement est lumineux, il est parfois impossible de distinguer le faisceau laser avec les yeux.

      Mais comme même les plus petits lasers, comme le STABILA LAX 300, peuvent mesurer avec une précision allant jusqu'à 20 m, un récepteur est très utile. Grâce à un signal optique ou acoustique, il indique la hauteur correcte au millimètre près.

    • Une aide aux multiples applications

      Mais un tel petit laser est également d'une grande aide dans d'autres occasions, comme la pose de carrelage, la construction en bois ou à sec.

    • Protégez-vous vous-même

      Lorsque vous utilisez un laser, veillez à protéger vos yeux avec des lunettes de protection adaptées.

  • petit niveau à bulle
    • Des mesures précises sur de courtes distances

      Que ce soit lors de l'installation d'un appui de fenêtre, de la pose d'une baguette de crépi, du montage d'une cuisine ou de la construction à sec, tu as besoin d'un niveau à bulle précis pour mesurer des surfaces horizontales ou verticales sur de courtes distances, tout comme pour des distances de mesure plus longues.

      Le profil ne doit pas se déformer et la nivelle ne doit pas perdre sa précision, même après plusieurs chocs. Il est ennuyeux que ton travail précis soit entravé par des résultats de mesure imprécis.

      C'est pourquoi nous te recommandons de ne pas faire de compromis avec de tels outils et de miser sur une qualité professionnelle, comme par exemple le Stabila 80AS.

  • Scie sauteuse pendulaire
    • Puissante scie sauteuse pendulaire avec changement de lame sans outil

      La scie performante avec réglage de la course pendulaire à trois niveaux plus position neutre et changement de lame sans outil est adaptée aux batteries 18 V de Makita...

      La vitesse de levage peut être réglée entre 800 et 3.500 min-1 en fonction du matériau. La hauteur de levage est de 26 mm et permet une capacité de coupe de 135 mm dans le bois et de 10 mm dans l'acier.

    • Staubarmes Arbeiten durch Absaugung

      Über einen Adapter kannst du die Pendelhubsäge mit einem Industriesauger – z. B. dem Makita VC4210M – verbinden. Das sorgt für eine deutlich staubärmere Arbeitsumgebung. Sägespäne werden effektiv abgesaugt, wodurch die Sicht auf die Schnittlinie frei bleibt. Das ermöglicht dir präziseres, saubereres und angenehmeres Arbeiten.

  • mètre pliant
    • Des mesures précises pour des résultats exacts

      Avec le crayon de charpentier et le cutter, un bon mètre est l'un des outils les plus importants de ton pantalon de travail ou de ta caisse à outils.

      Des modèles de haute qualité avec des plaques articulées très résistantes et des ressorts trempés garantissent la stabilité et la longévité - tu profiteras ainsi longtemps de ton outil de mesure.

    • Mètre ruban de poche BM 100 - compact et fiable

      Le Stabila BM 100 est un mètre de poche compact d'une longueur de 3, 5 ou 8 mètres au choix. Grâce à sa gaine Softgrip, il tient agréablement dans la main et reste bien protégé en cas de chute.

      Doté d'un frein puissant et d'un retour puissant du ruban, il est le compagnon idéal pour le quotidien des chantiers.

    • Mètre ruban de poche BM 300 - robuste et durable

      Le Stabila BM 300 convainc par son boîtier PC/ABS incassable et sa gaine Softgrip qui absorbe les chocs. Grâce à la grande épaisseur du matériau de la bande, tu peux l'étirer jusqu'à 3 mètres sans qu'elle ne se plie.

      La gaine STABILA NYLON-WRAP extrêmement résistante protège le ruban de manière fiable contre la corrosion et l'abrasion. De plus, le crochet extra-large assure un maintien sûr dans différentes positions de mesure.

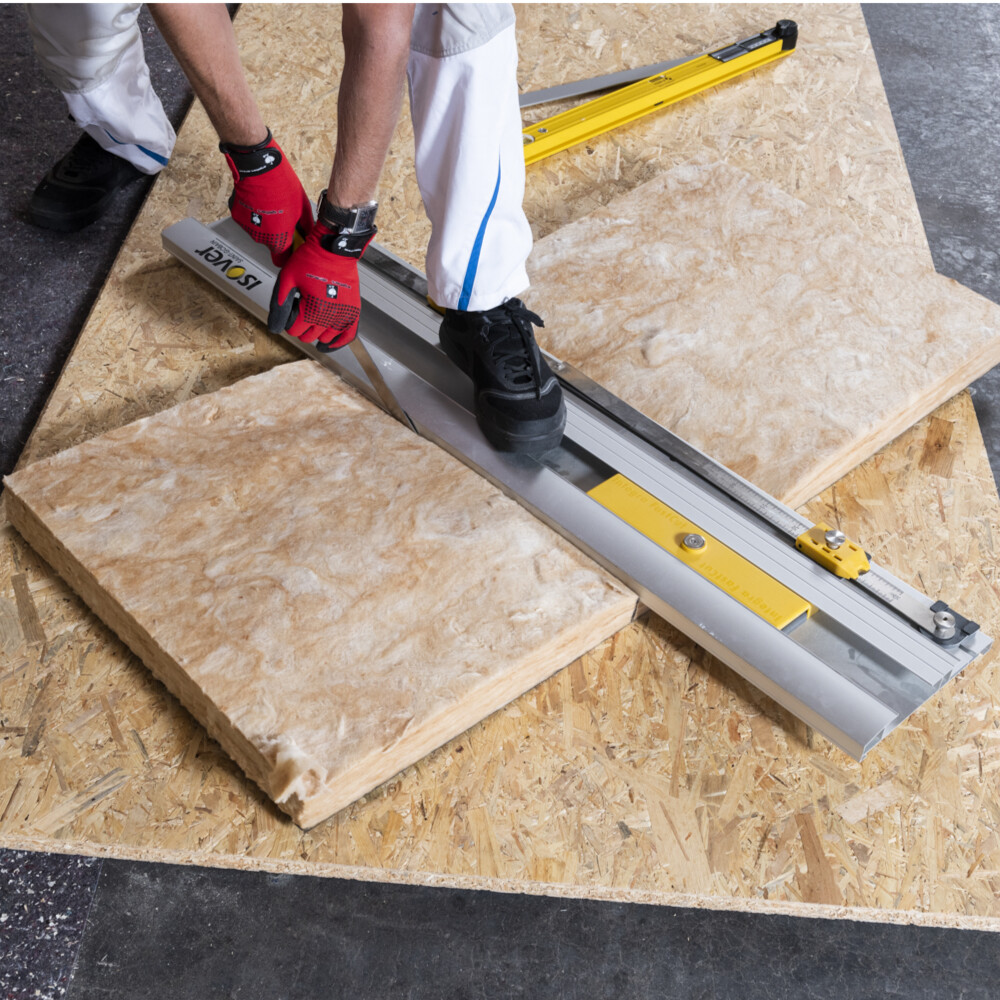

  • Appareil de découpe Integra FastCut
    • L'appareil de découpe Integra FastCut

      L'Integra FastCut est un outil pratique et rapide à utiliser pour les découpes de matériaux isolants en laine minérale (feutre de serrage ou panneaux isolants pour façades isolantes suspendues). Les bords de coupe effilochés et ondulés appartiennent enfin au passé.

      Les feutres de serrage tiennent parfaitement dans le compartiment, la couche d'isolation est sans espace et donc sans ponts thermiques, et le résultat du travail est visuellement attrayant.

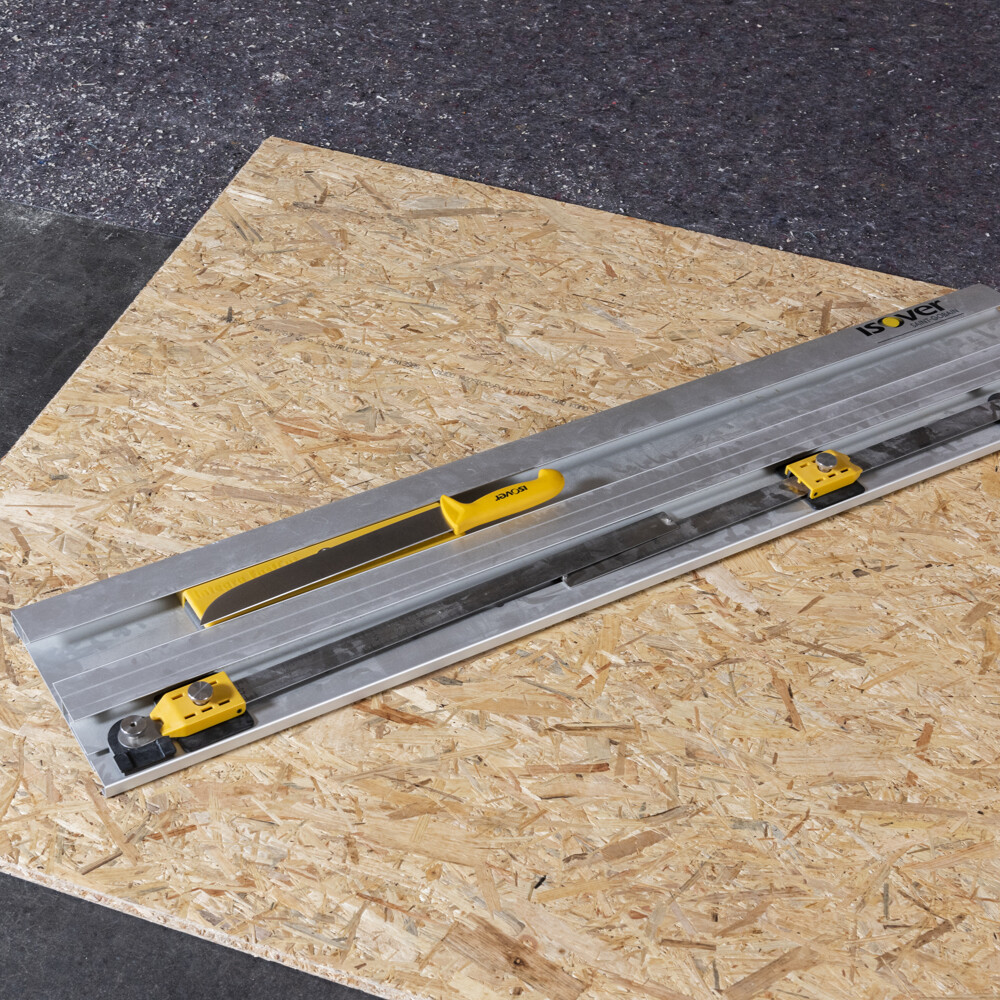

    • complet avec couteau pour matériaux isolants

      Le Fastcut est très robuste. Tu peux te tenir sur l'outil de coupe. Tu comprimes alors le matériau isolant à couper et obtiens ainsi une coupe très droite lors de la découpe.

      Il en résulte en outre quelques avantages. Avec ce kit complet en métal léger, tu as toutes les pièces importantes à portée de main !

      gain de temps lors de la découpe jusqu'à 50%.

      utilisation universelle pour feutres et panneaux, matériaux isolants étroits et larges

      durable, stable et pourtant léger grâce au profilé spécial en aluminium

      toutes les règles sont rabattables et faciles à transporter dans le sac fourni

Produits
Produits complémentaires
  • Panneau isolant de façade revêtu d'un non-tissé
    • Panneaux isolants pour façades suspendues

      Le Panneau isolant pour façades Kontur FSP d'ISOVER, revêtu d'un voile, convient parfaitement à l'isolation des murs extérieurs des façades suspendues, ventilées et non transparentes. Il ne peut pas être utilisé dans les systèmes composites d'isolation thermique.

      Tu peux l'obtenir dans le groupe de conductivité thermique 035 ou 032. Dans ce cas, le 032 atteint une capacité d'isolation plus élevée pour une même Hauteur d'isolation. Il est ainsi possible de réaliser des constructions plus fines.

      L'isolation du mur par l'extérieur se fait comme d'habitude avec la meilleure qualité - avec une protection élevée contre l'humidité, une isolation thermique économe en énergie grâce au degré de conductivité thermique 032 et une protection efficace contre le bruit et l'incendie.

  • Bois massif de construction
  • Bois massif de construction

    • Bois équarri

      Contrairement au bois de construction ordinaire, le bois massif de construction (KVH) est un produit de qualité certifiée.

      Le bois massif de construction est soumis à des critères stricts à tous les stades de la fabrication et peut être utilisé de manière polyvalente pour la construction d'abris de voiture, de jardins d'hiver, de pergolas, de toitures de terrasse et de bâtiments extérieurs.

Remarques importantes

Les instructions de travail suivantes montrent la construction de la deuxième couche d'isolation d'une façade isolante double, non ventilée, suivie du montage d'une plaque support d'enduit (Fermacell Powerpanel H2O).

Si vous utilisez du bois pour la structure porteuse de la façade isolante, nous vous recommandons d'utiliser du bois massif de construction (KVH). L'Épaisseur correspond à l'épaisseur prévue de l'isolant. Selon les directives actuelles de James Hardie (Fermacell), le fabricant du panneau support d'enduit, la Largeur doit être d'au moins 80 mm.

Notre exemple de construction avec sous-construction en bois ne doit pas être réalisé dans le socle, c'est-à-dire qu'il ne peut être appliqué qu'à partir de 30 au-dessus du sol.

En raison de la diversité des conditions de chantier, les étapes de travail que nous avons présentées ne peuvent pas tenir compte de tous les cas particuliers. Elles montrent l'état actuel de nos expériences au moment de la réalisation des images et sont donc sans engagement. Respecte les instructions de traitement prioritaires du fabricant de panneaux.



Instructions de traitement

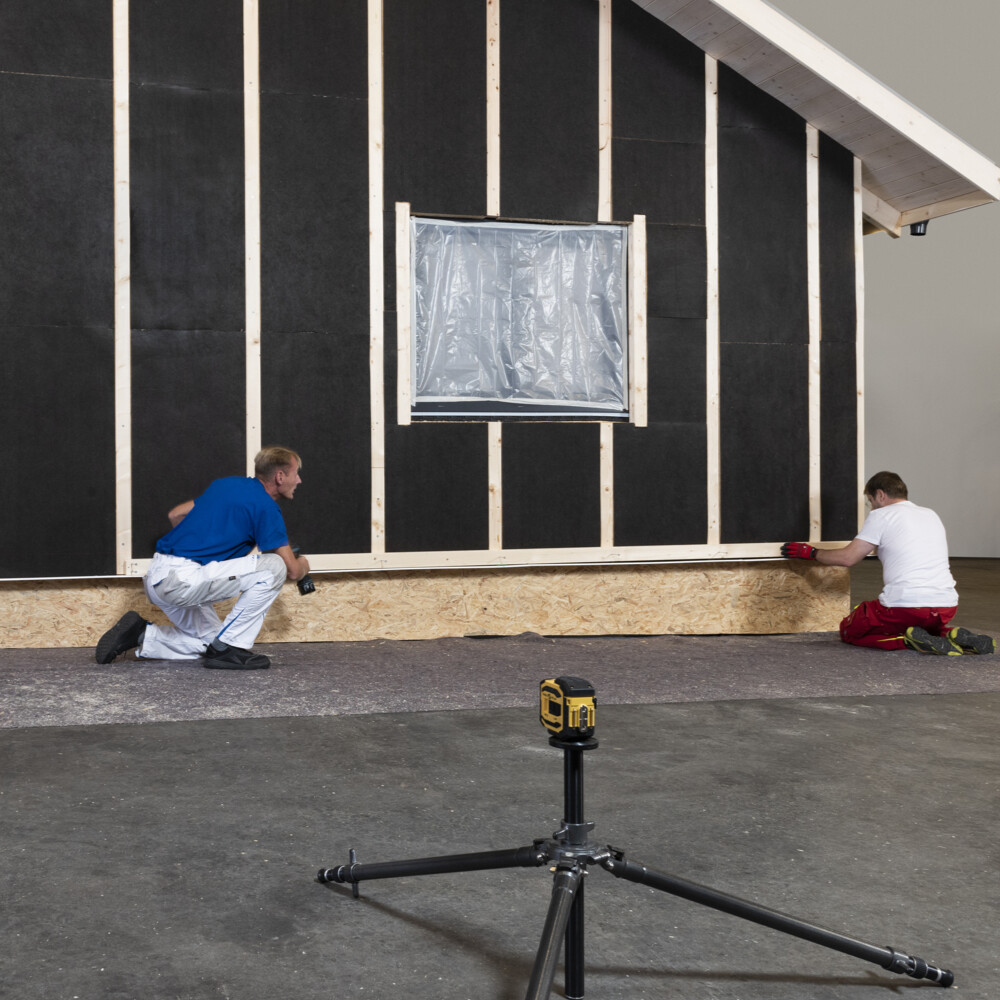

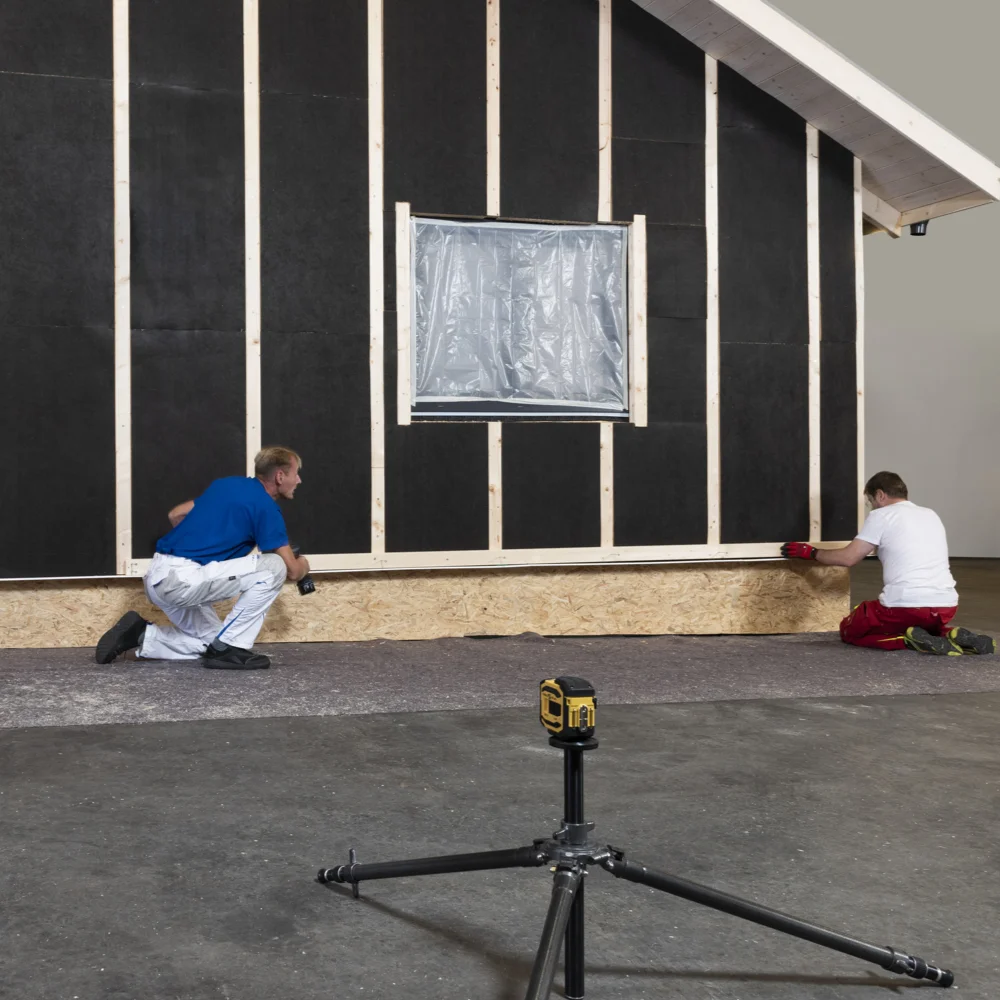

1 Alignement au laser du premier bois porteur du deuxième niveau d'isolation

Travaille de bas en haut pour construire le deuxième niveau d'isolation. Comme pour le premier niveau, la règle est la même pour le deuxième : le premier bois porteur doit être aligné très précisément. Si tu utilises un laser, cela facilitera le travail pour monter le bois porteur à l'horizontale sur toute sa longueur.

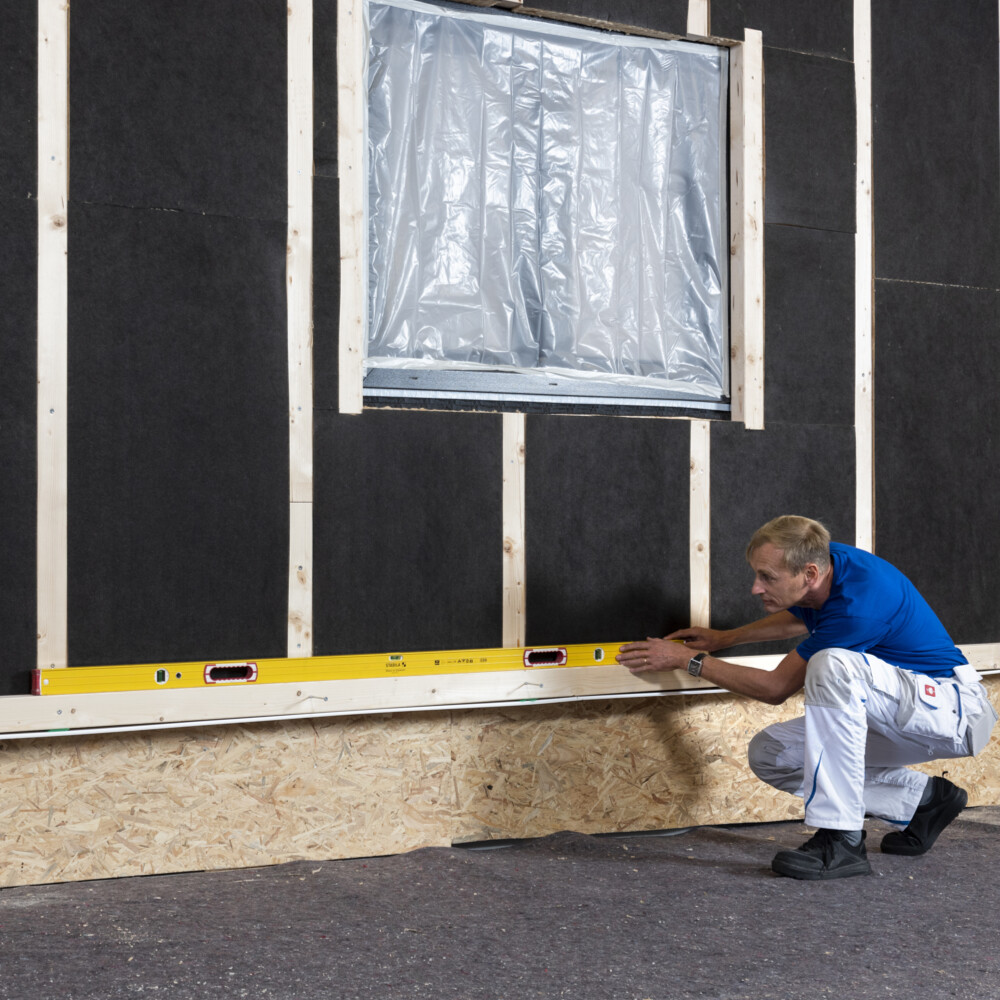

2 Alternative : aligner le bois porteur avec le niveau à bulle

Si tu n'as pas de laser sous la main, tu peux aussi utiliser un long niveau à bulle. Veille à ce que le bois porteur ne fléchisse pas, mais qu'il soit aligné sur toute sa longueur. Le vissage s'effectue dans les bois porteurs du niveau inférieur de la digue.

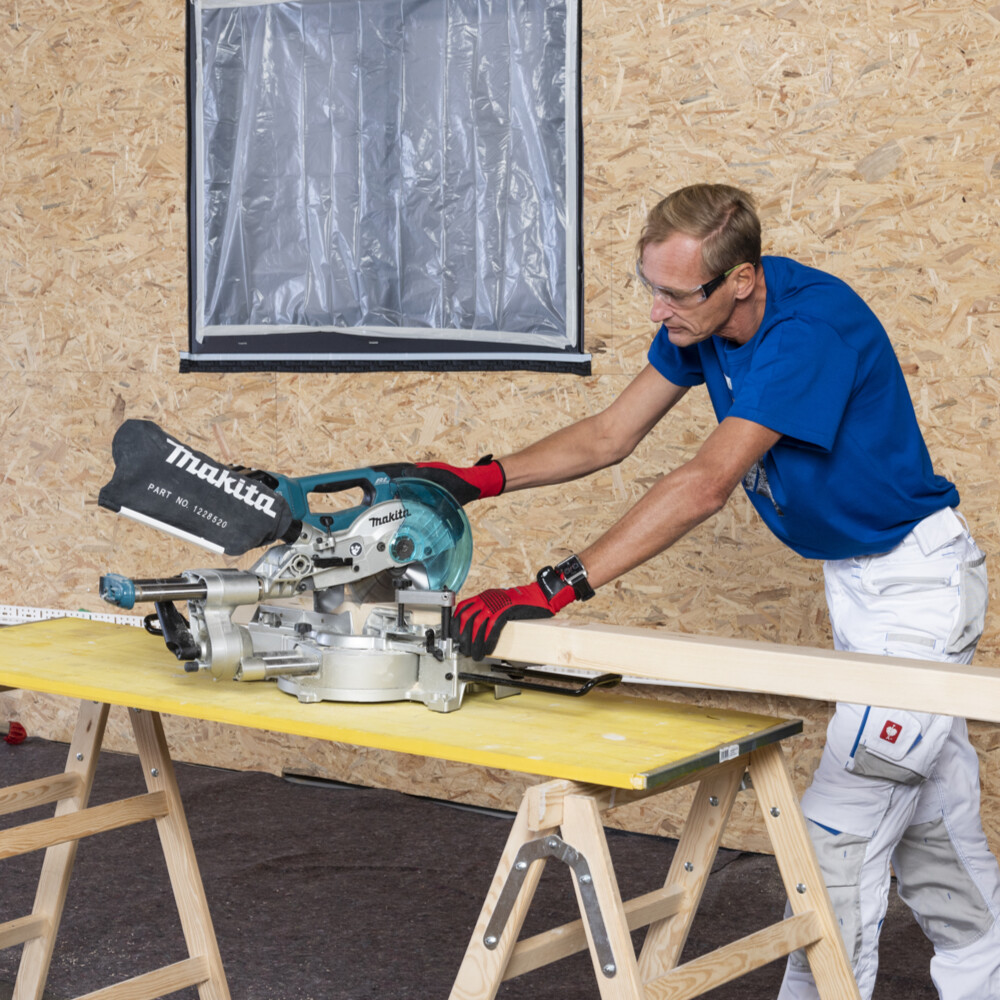

3 Découper les bois porteurs

La découpe des bois porteurs à l'aide d'une scie à onglet est rapide et précise, tant pour les angles droits que pour les autres angles nécessaires. Compte tenu de la quantité de pièces à découper pour une façade isolante, il vaut la peine d'investir dans un outil adéquat.

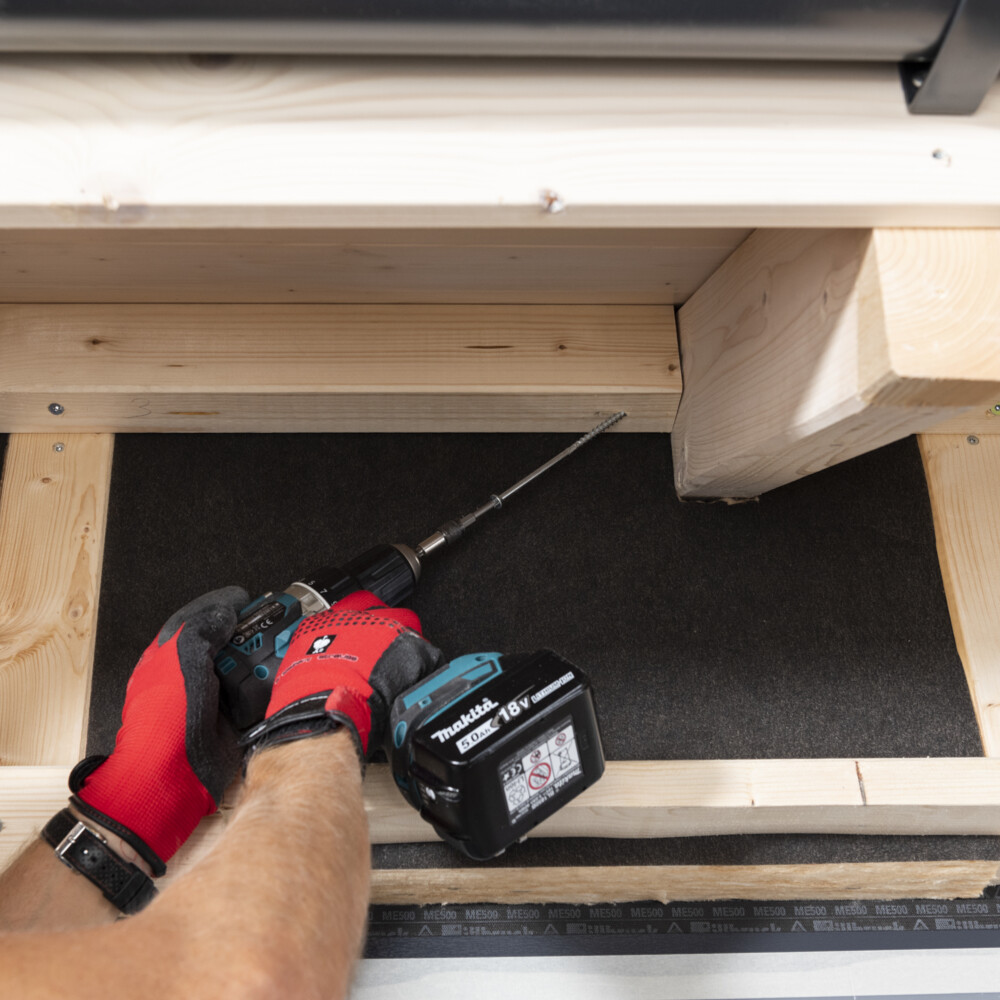

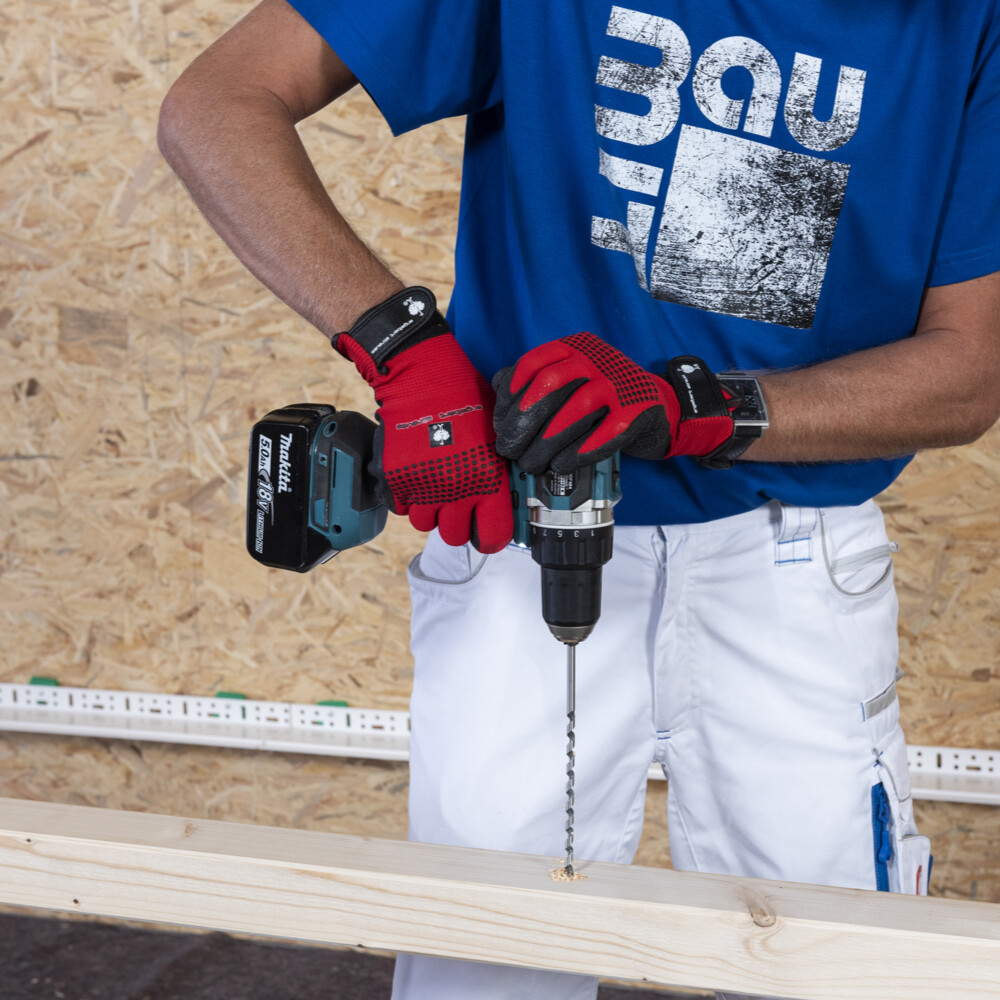

4 Pré-percer les points de fixation

Le montage des bois porteurs sur la façade est nettement plus facile si tu ne te contentes pas de marquer les points de fixation, mais que tu les préperces également.

Les positions des points de fixation, ainsi que les angles de vissage des vis, sont calculés au préalable par un spécialiste. Tu peux télécharger un logiciel de calcul adéquat, par exemple chez HECO-Schrauben. Tu peux également t'adresser au service après-vente de HECO-Schrauben, qui t'aidera.

Si le support est de la maçonnerie ou du béton, tu peux t'adresser à TOX Chevilles. Tu trouveras les coordonnées sur le site web du fournisseur.

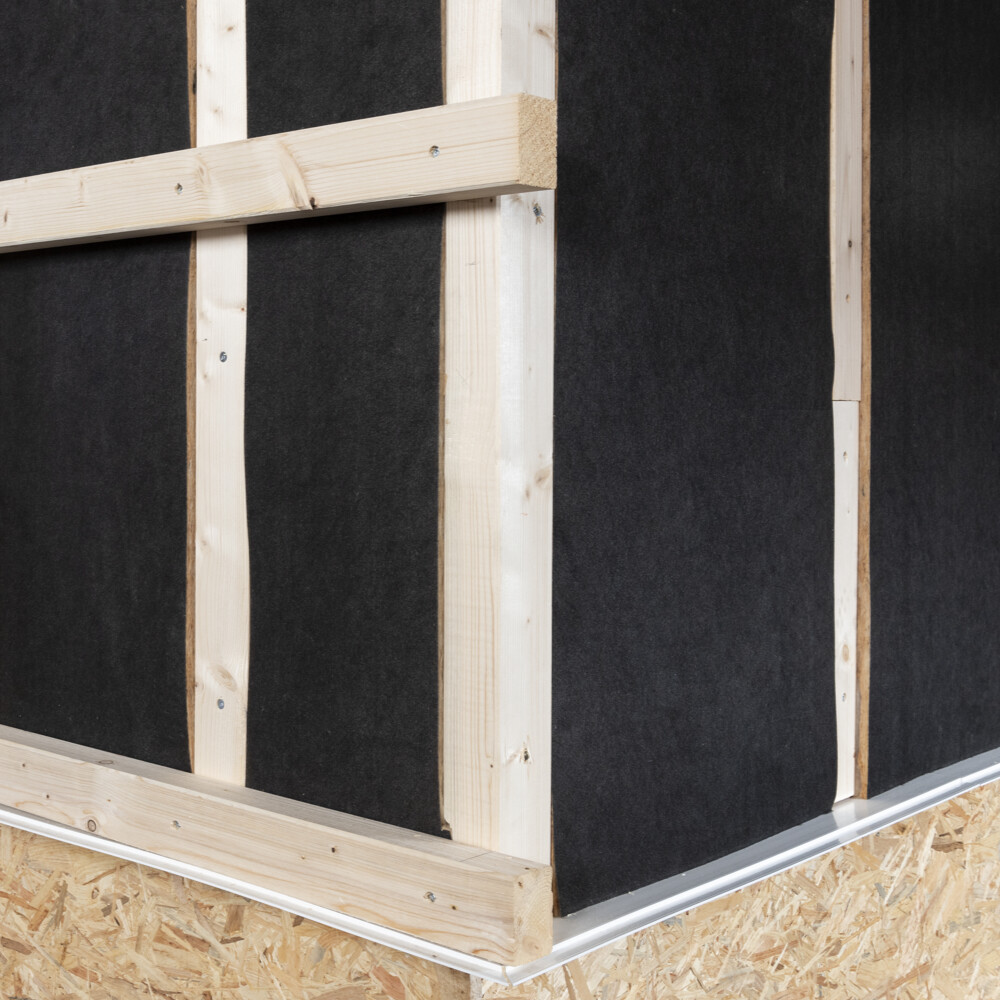

5 Tenir compte de l'épaisseur de l'isolant aux angles extérieurs

Aux angles extérieurs, tu laisses dépasser les bois porteurs en fonction de l'épaisseur d'isolation prévue. Dans notre exemple, avec 6 cm d'isolation, cela fait donc 6 cm de dépassement.

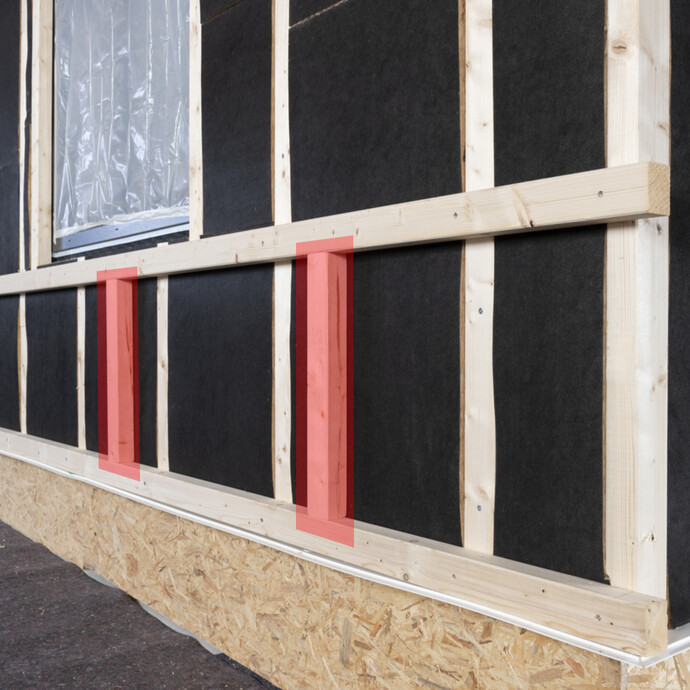

6 Bois d'écartement pour aider au montage

Dans la deuxième couche d'isolation également, les entretoises sont utiles lors du montage des bois porteurs. Utilise 2 à 3 entretoises en fonction de la longueur du bois porteur afin d'éviter qu'il ne fléchisse.

L'écart entre les bois porteurs doit être choisi de manière à ce que la plaque Fermacell Powerpanel H2O puisse reposer sur le bois porteur sur 4 cm au niveau des joints. Cela signifie que la plaque Powerpanel H2O reposera plus tard entièrement sur le bois porteur le plus bas. Dans la zone de jonction avec d'autres plaques, elle ne le sera qu'à moitié (4 cm).

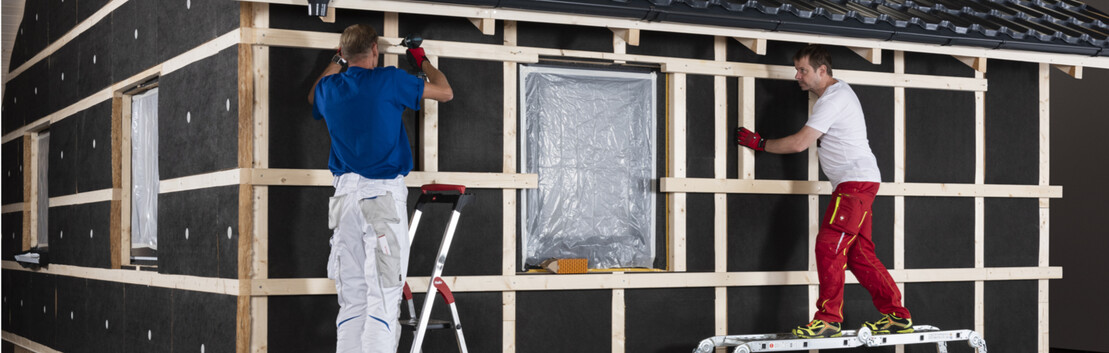

7 Bois porteur comme finition au niveau du raccordement au toit

Placez d'autres bois de support, y compris un bois de support pour terminer le raccordement au toit.

8 Bois de finition entre les chevrons

Un bois de finition doit également être placé entre les chevrons du côté de la gouttière.

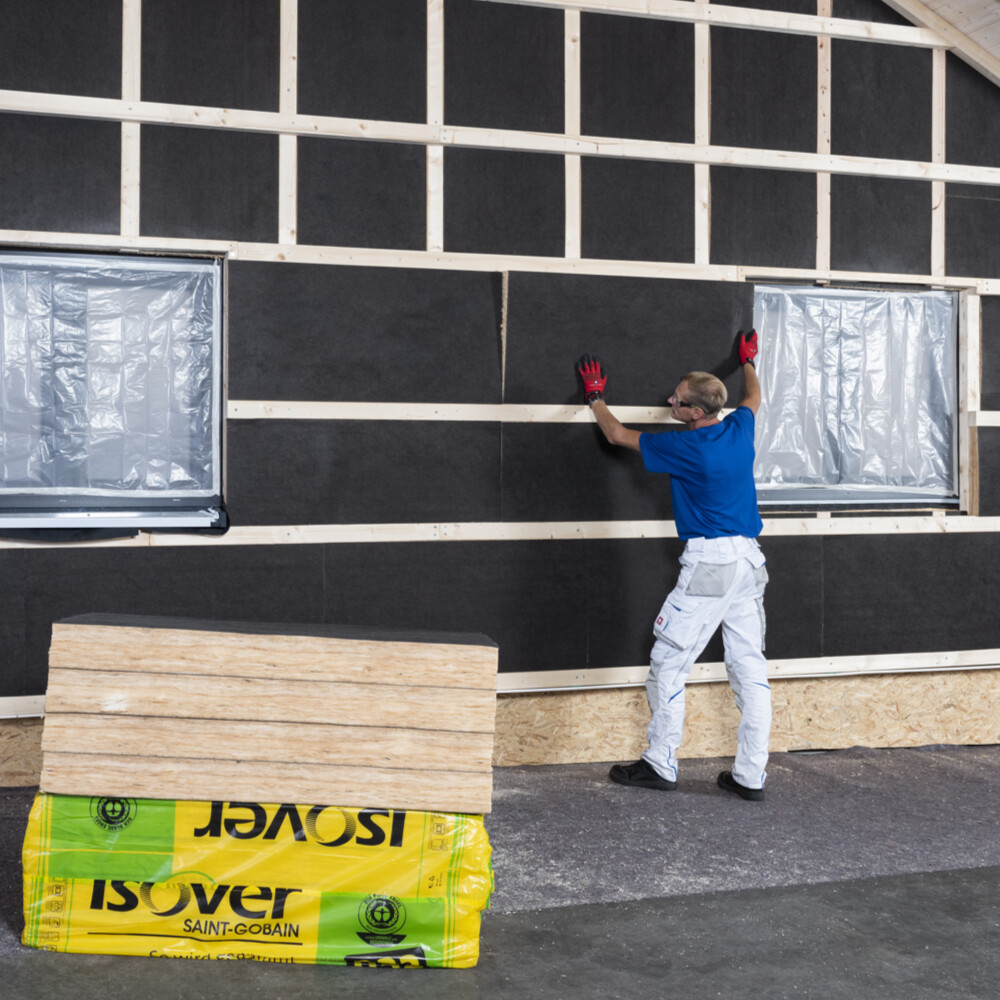

9 Mettre en place le panneau isolant

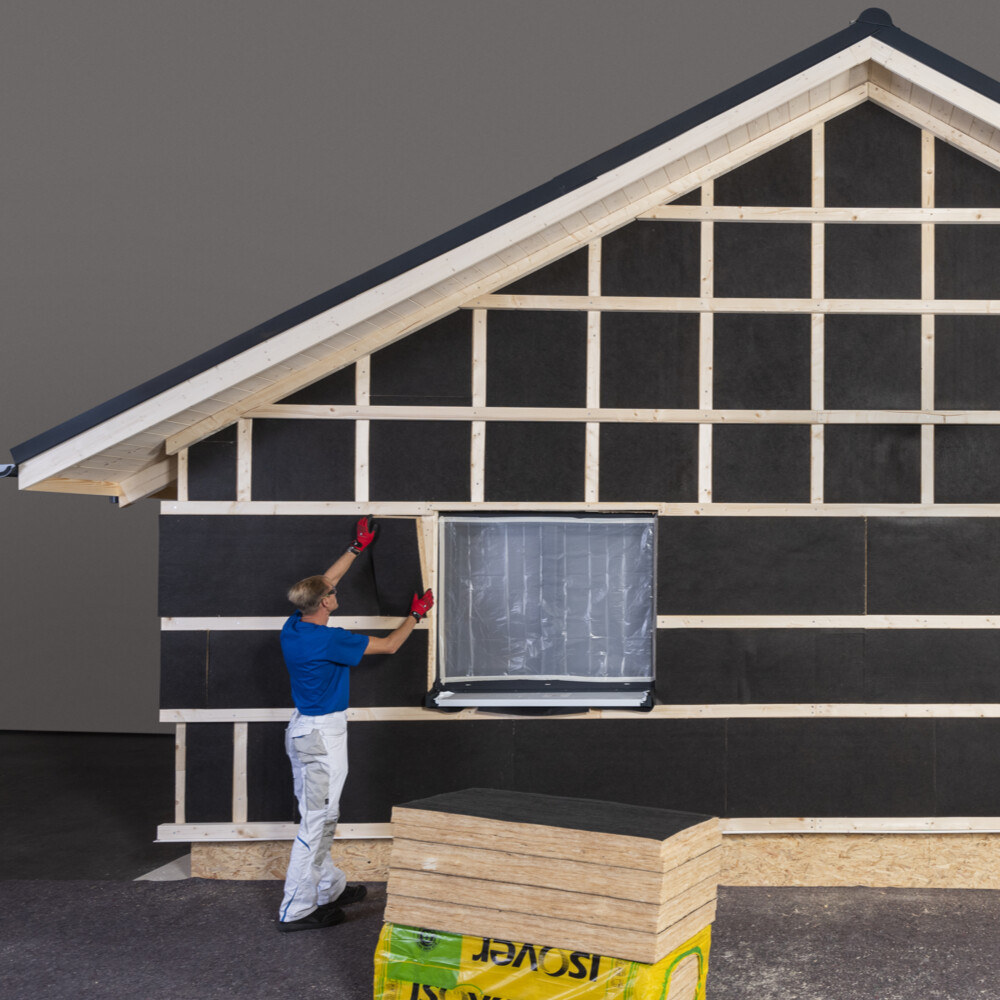

Une fois les bois porteurs posés, tu peux commencer à poser les panneaux isolants. Pour un bon serrage, l'isolation doit être 3-5 mm plus large que la distance entre les bois porteurs.

Contrairement à une façade ventilée, les panneaux isolants sont, dans notre exemple, posés à fleur de surface avec le bois porteur.

10 Découper les panneaux isolants

Pour découper le Panneau isolant, tu as besoin d'un couteau pour matériaux isolants. Un couteau avec un seul côté de coupe te donne l'avantage de pouvoir exercer une pression sur l'arrière lors de la découpe. Au cours des travaux, tu apprendras rapidement à apprécier cet avantage.

Place une plaque de bois ou autre sous le couteau pour éviter qu'il ne s'use trop vite lors de la découpe.

11 Outil de coupe professionnel

Même pour les petits projets, il vaut la peine d'investir dans un outil professionnel. L'Isover Integra FastCut dispose de nombreuses fonctions utiles, du porte-couteau aux butées de longueur, qui te facilitent sensiblement la découpe.

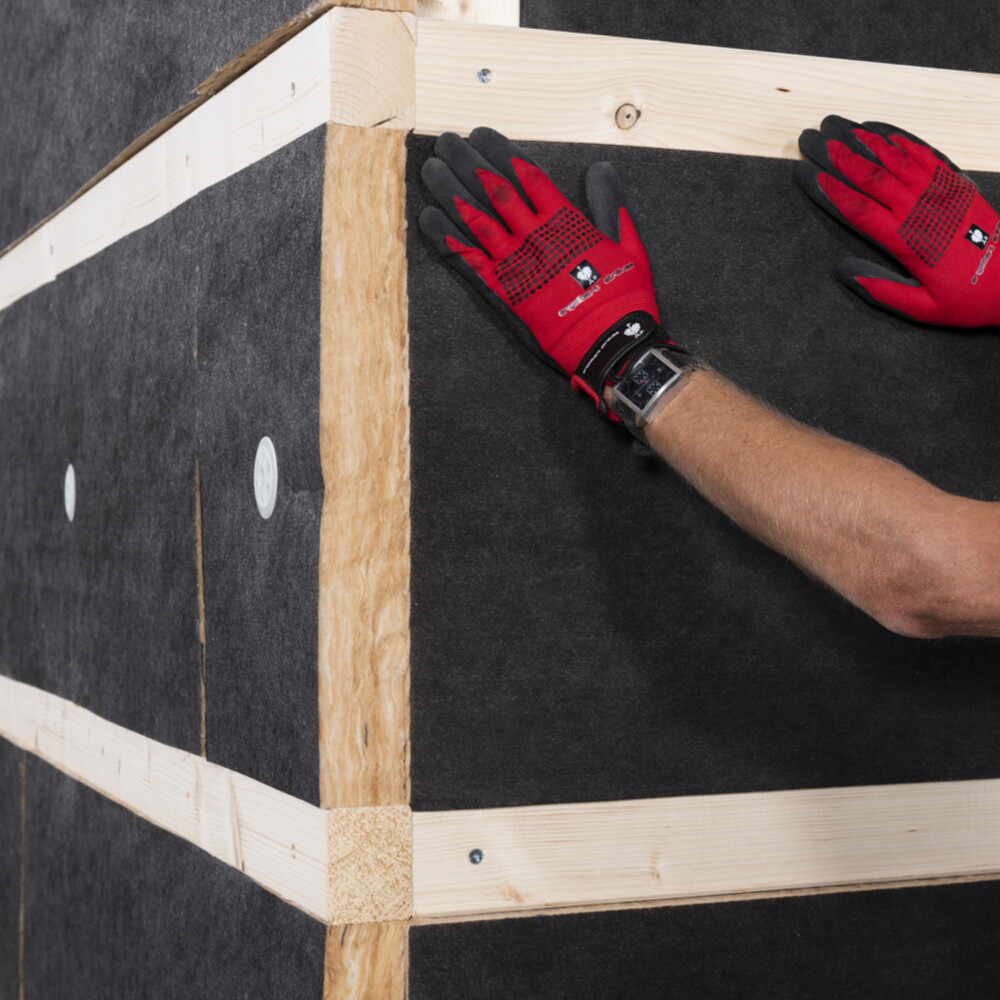

12 Isoler l'angle extérieur

Dans les coins extérieurs, tu peux laisser l'isolation se terminer à chant droit. Cependant, le panneau n'est alors plus protégé des intempéries au niveau des joints pendant la phase de construction et l'humidité peut s'infiltrer.

Si tu souhaites profiter de la protection totale contre les intempéries du panneau Isover Ultimate revêtu de non-tissé pendant la phase de construction, tu peux découper un coin à angle droit au dos du panneau, sans endommager le non-tissé. Tu peux ainsi plier le panneau et isoler autour de l'angle sans pont thermique.

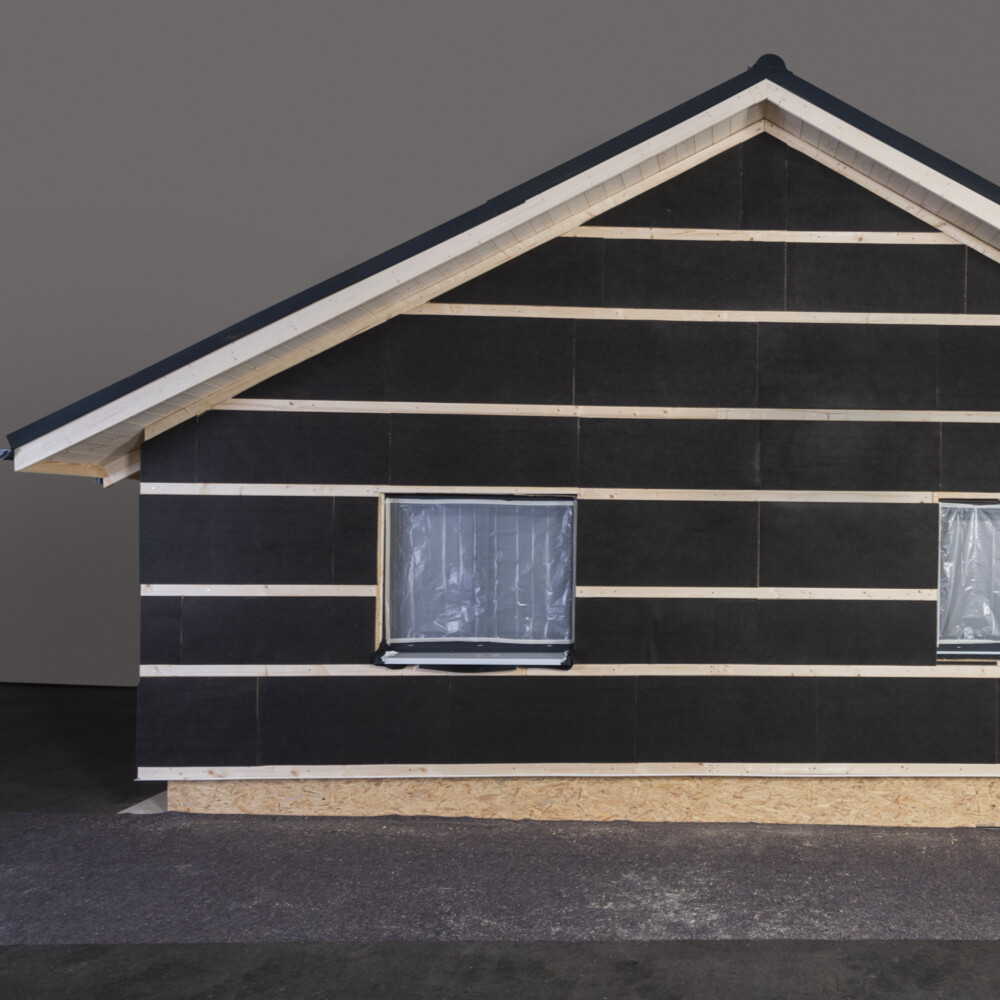

13 Compléter l'isolation de la façade

Isoler les façades de la manière décrite ci-dessus avec d'autres panneaux isolants.

14 Embout Torx allongé pour le chevillage

Pour notre exemple de façade non ventilée, le chevillage des panneaux isolants n'est pas obligatoire. Nous te recommandons toutefois de poser des chevilles comme protection supplémentaire contre le vent et les intempéries pendant la phase de construction. Pour cela, une à deux chevilles par panneau sont suffisantes.

Pour poser les chevilles à visser STR H pour les supports en bois, tu as besoin d'un embout Torx allongé (80-100 mm, T25).

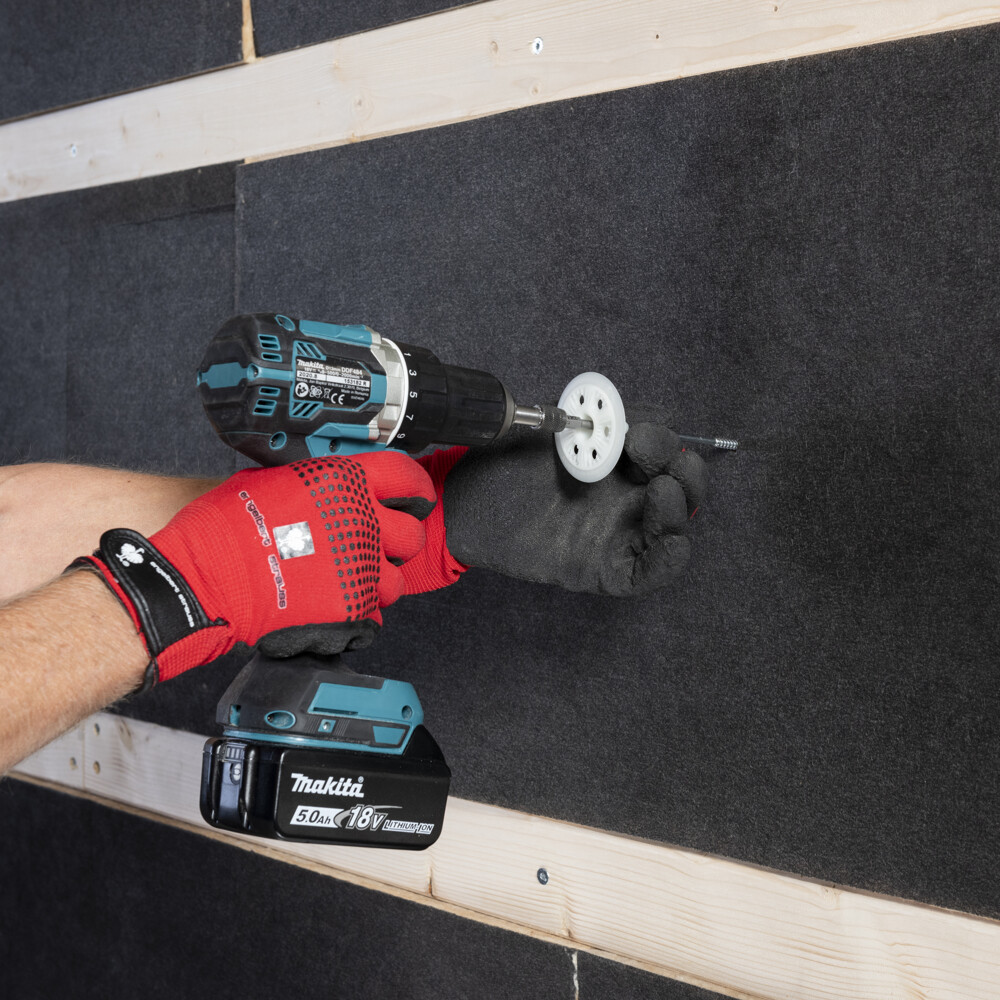

15 Poser des chevilles à vis à tête plate

Visse la cheville à visser à disque au milieu du panneau dans le support en bois de la façade. Si tu utilises 2 chevilles par panneau isolant, répartis-les en conséquence dans le panneau.

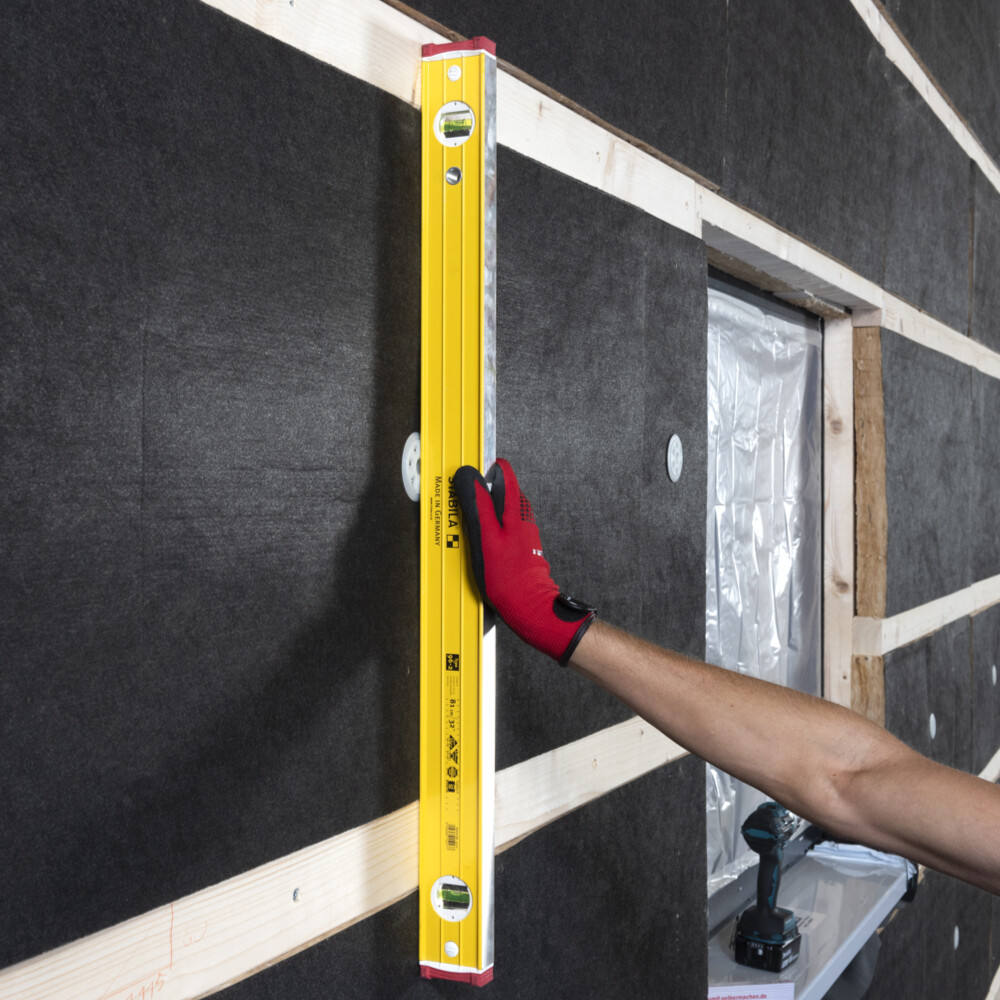

16 Vérifier la position de la cheville d'isolation

A l'aide d'un niveau à bulle, tu vérifies la position affleurante de la cheville d'isolation afin d'éviter une "surface de plafond piqué".

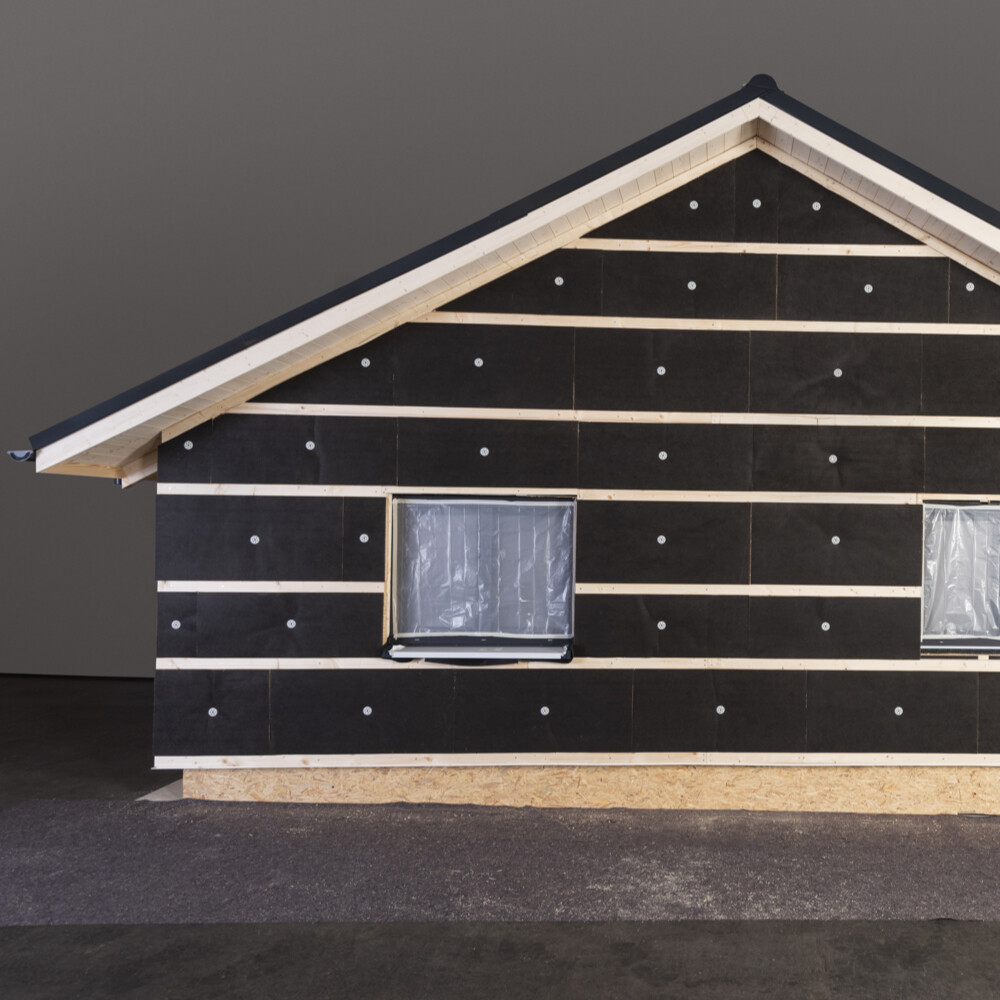

17 Compléter les chevilles d'isolation dans le Support

Place toutes les autres chevilles et ferme le creux dans la tige de la cheville après le vissage avec les éléments de fermeture EPS (polystyrène expansé) qui se trouvent dans le carton de la cheville.
