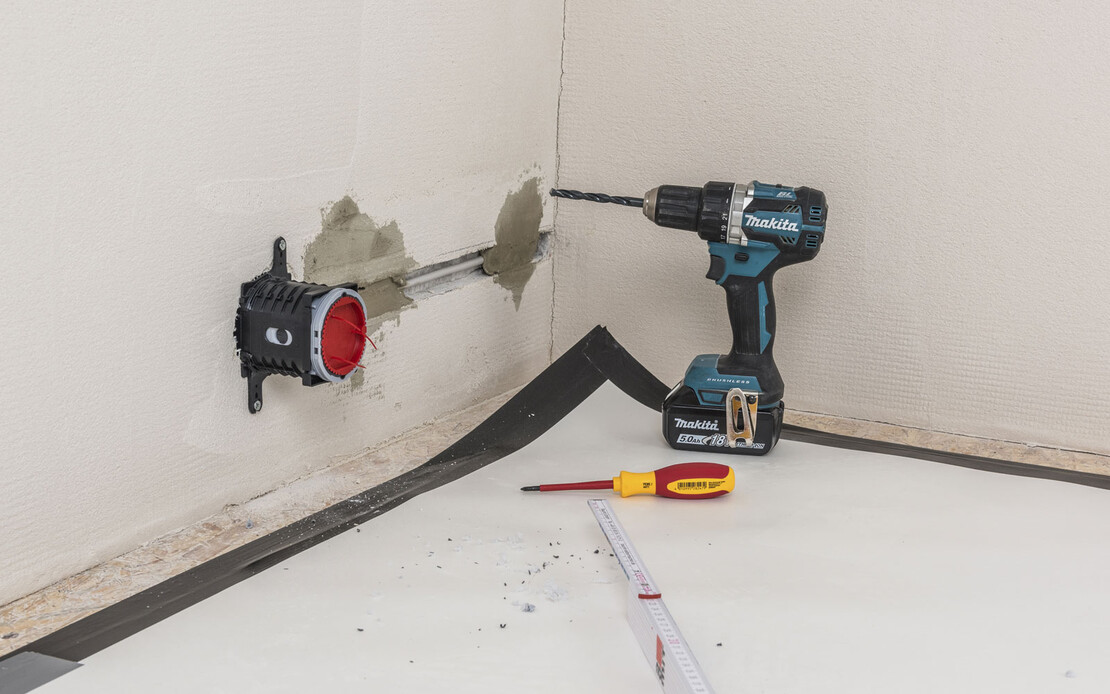

Fertig montierte Steckdose bzw. Installationsdose bei einer Innendämmung mit Holzfaserdämmplatten.

Installer une prise électrique / un boîtier d'installation dans une isolation intérieure en fibres de bois

Nous te montrons dans ces instructions de mise en oeuvre comment monter correctement des boîtes d'encastrement ou boîtiers d'installation dans une Isolation intérieure avec des panneaux isolants en fibres de bois.
Difficulté
Facile
Durée de traitement
environ 5 à 10 minutes par boîte

Ta liste de contrôle

Plus d'infos ? Il suffit de cliquer sur le nom de l'outil ou du produit.
Outils
  • crayon à papier

    • crayon à papier

    Vers le produit dans la boutique
    Pica-Marker GmbH

    • Le crayon de charpentier classique

      Des générations d'artisans connaissent et apprécient ce crayon sur les chantiers. Entre-temps, il n'est plus seulement disponible avec une mine grise, mais aussi avec une mine rouge ou verte.

      Un duo indispensable : toujours à portée de main dans la poche - avec un cutter bien aiguisé pour tailler.

    • Pica DRY - le crayon à chute pour le rude quotidien du chantier

      Le Pica DRY fait partie intégrante de notre travail quotidien sur le chantier. Il tient bien en main et convient parfaitement comme marqueur pour trous profonds.

      Les mines ont une longue durée de vie et sont disponibles en différentes couleurs - pour des marquages polyvalents sur le chantier.

    • Pica DRY - toujours à portée de main et pratique

      Nous sommes particulièrement convaincus par la fixation par clip : le crayon reste bien en place dans ton pantalon de travail - même si tu es à l'envers.

      De plus, un taille-crayon est intégré dans l'étui de protection, ce qui te permet de tailler la mine rapidement et à tout moment, sans outil supplémentaire.

    • Pica Permanent Marker - quand le crayon ne suffit pas

      Sur certains supports, comme les panneaux isolants en fibres de bois, le PSE ou la laine minérale, un crayon ordinaire atteint rapidement ses limites. Soit le trait est à peine reconnaissable, soit tu abîmes le support. Pour ces cas, nous recommandons un marqueur permanent fin - précis, résistant à l'effacement et durablement visible.
  • Perceuse-visseuse sans fil Makita

    • Perceuse-visseuse sans fil Pro

    Vers le produit dans la boutique
    Makita Werkzeug GmbH

    • Quand il y a quelques vis de plus

      Pour un projet comme notre KLIMA-board sur des cloisons sèches ou sur l'isolation sous chevrons, il y a beaucoup de vis.

      Une visseuse sans fil professionnelle avec une puissance suffisante et une longue durée de vie de la batterie est alors plus que judicieuse.

      La Makita DDF482RFJ de 18 volts est puissante et très légère, ce qui facilite les travaux en hauteur ou de longue durée.
  • Marteau perforateur sans fil

    • Marteau combiné sans fil

    Vers le produit dans la boutique
    Makita Werkzeug GmbH

    • Le Makita DHR243Z est un puissant marteau combiné sans fil avec logement SDS-PLUS et un embrayage à friction.

      Avec le pack de batteries 18 volts, tu peux très bien utiliser le marteau combiné pour le perçage, le martelage et le burinage. La puissance de frappe individuelle atteint jusqu'à 2,0 joules, la capacité de perçage dans le béton est de 24 mm.

      Pour sa puissance, il a un format pratique et un faible poids, ce qui permet de ménager les forces lors de travaux de longue durée.

    • Aspiration de la poussière comme accessoire

      Comme accessoire utile, tu peux ensuite ajouter un dispositif d'aspiration de la poussière.
  • petit niveau à bulle

    • petit niveau à bulle

    Vers le produit dans la boutique
    STABILA Messgeräte Gustav Ullrich GmbH

    • Des mesures précises sur de courtes distances

      Que ce soit lors de l'installation d'un appui de fenêtre, de la pose d'une baguette de crépi, du montage d'une cuisine ou de la construction à sec, tu as besoin d'un niveau à bulle précis pour mesurer des surfaces horizontales ou verticales sur de courtes distances, tout comme pour des distances de mesure plus longues.

      Le profil ne doit pas se déformer et la nivelle ne doit pas perdre sa précision, même après plusieurs chocs. Il est ennuyeux que ton travail précis soit entravé par des résultats de mesure imprécis.

      C'est pourquoi nous te recommandons de ne pas faire de compromis avec de tels outils et de miser sur une qualité professionnelle, comme par exemple le Stabila 80AS.
  • mètre pliant

    • mètre pliant

    Vers le produit dans la boutique
    STABILA Messgeräte Gustav Ullrich GmbH

    • Des mesures précises pour des résultats exacts

      Avec le crayon de charpentier et le cutter, un bon mètre est l'un des outils les plus importants de ton pantalon de travail ou de ta caisse à outils.

      Des modèles de haute qualité avec des plaques articulées très résistantes et des ressorts trempés garantissent la stabilité et la longévité - tu profiteras ainsi longtemps de ton outil de mesure.

    • Mètre ruban de poche BM 100 - compact et fiable

      Le Stabila BM 100 est un mètre de poche compact d'une longueur de 3, 5 ou 8 mètres au choix. Grâce à sa gaine Softgrip, il tient agréablement dans la main et reste bien protégé en cas de chute.

      Doté d'un frein puissant et d'un retour puissant du ruban, il est le compagnon idéal pour le quotidien des chantiers.

    • Mètre ruban de poche BM 300 - robuste et durable

      Le Stabila BM 300 convainc par son boîtier PC/ABS incassable et sa gaine Softgrip qui absorbe les chocs. Grâce à la grande épaisseur du matériau de la bande, tu peux l'étirer jusqu'à 3 mètres sans qu'elle ne se plie.

      La gaine STABILA NYLON-WRAP extrêmement résistante protège le ruban de manière fiable contre la corrosion et l'abrasion. De plus, le crochet extra-large assure un maintien sûr dans différentes positions de mesure.
Produits complémentaires
  • Prise pour isolation intérieure Kaiser 1159-90

    • Prise pour isolation intérieure

    Vers le produit dans la boutique
    KAISER GmbH & Co. KG

    • Kaiser 1159-90 - la boîte d'installation parfaite pour les isolations intérieures

      La prise 1159-90 de Kaiser a été spécialement conçue pour être utilisée dans des systèmes d'isolation intérieure ouverts à la diffusion. Elle convient aux systèmes d'isolation en fibres de bois, en silicate de calcium et minéraux.

      Grâce à l'adaptateur de fixation ajustable, elle peut être fixée de manière sûre au support. Convient pour des épaisseurs d'isolation de 30 à 100 mm.

    • Extensible de manière flexible : simple, double ou plus

      La boîte d'installation est conçue de manière à ce que tu puisses relier deux boîtes ou plus - idéal pour les prises multiples.

      Un tube de connexion est inclus pour le passage sécurisé des câbles entre les adaptateurs de fixation.

    • Protection optimale contre l'humidité de condensation

      La boîte d'installation dispose d'une mousse intégrée qui absorbe l'humidité. Celle-ci emmagasine l'humidité ambiante excédentaire qui peut se produire en raison d'une mauvaise aération et la restitue de manière ciblée lorsque l'humidité de l'air diminue. Cela permet d'éviter efficacement la corrosion des bornes des appareils.

    • Une étanchéité à l'air fiable

      La norme Kaiser 1159-90 assure un niveau continu d'étanchéité à l'air. Cela permet d'éviter les courants d'air et la ventilation de l'isolation intérieure.

      La chaleur ambiante peut certes pénétrer dans la boîte, mais elle n'est pas transmise à la maçonnerie froide - pour un effet d'isolation optimal.
Sécurité au travail
  • Pantalon de travail

    • Arbeitshose

    Vers le produit dans la boutique
    Hultafors Group Germany GmbH

    • Was du auch machst – trag die richtige Arbeitshose

      Auf der Baustelle haben wir schon einiges erlebt – deshalb wissen wir: Die richtige Arbeitshose bietet dir nicht nur besseren Schutz, sondern kann dir den Arbeitsalltag auch deutlich erleichtern.

      Je nach Tätigkeit machen unterschiedliche Hosenmodelle Sinn. Wenn du überwiegend leichte Montagearbeiten ausführst, ist eine leichte Stretchhose oft die beste Wahl. Modelle wie die SNICKERS 6271 oder 6903 sind besonders leicht, flexibel und leiten Schweiß effektiv ab – ideal für bewegungsintensive Arbeiten bei höheren Temperaturen.

    • Der Klassiker: die Allrounderhose

      Für typische Arbeiten wie Putzen, Spachteln oder Montage greifen wir gerne zur SNICKERS 6341. Diese Hose ist robust, schmal geschnitten und am Rücken ausreichend hochgezogen – so bleibt alles da, wo es hingehört, auch wenn du dich bückst oder kniest.

      An den Innenseiten der Oberschenkel (Adduktorenbereich) sorgt ein integrierter Stretchstoff für mehr Bewegungsfreiheit und spürbar besseren Tragekomfort bei knienden Tätigkeiten.

    • SNICKERS 6341 – mit ausreichend Stauraum

      Die Taschen der 6341 sind groß genug für nahezu jedes Smartphone. Außerdem hast du genügend Platz für Zollstock, Cuttermesser, Stifte und weiteres Werkzeug.

      Im Kniebereich kannst du ganz einfach Polster einsetzen – ideal für alle, die viel im Knien arbeiten.

    • Welche Vorteile bieten Holstertaschen?

      Modelle wie die SNICKERS 6241 sind zusätzlich mit sogenannten Holstertaschen ausgestattet. Diese Taschen sind am Hosenbund befestigt und hängen locker an der Hose – so hast du Schraubendreher, Zangen und andere Werkzeuge immer griffbereit.

      Auch Nägel oder Schrauben lassen sich bequem darin verstauen. Damit die Taschen auch bei regelmäßigem Einsatz nicht nachgeben, setzt SNICKERS hier auf besonders robustes CORDURA®-Material, das einiges aushält.
  • Gants de travail

    • Arbeitshandschuh

    Vers le produit dans la boutique
    W+R PRO GmbH

    • Sicher arbeiten – Handschuhe für Putz-, Spachtel- und Malerarbeiten

      Viele Putze, Mörtel oder Spachtelmassen enthalten alkalische Rohstoffe wie Zement oder Kalk. Ein passender Arbeitshandschuh schützt deine Haut vor direktem Kontakt.

      Der Arbeitshandschuh KinetiXx X-blue sitzt angenehm fest und schließt sicher am Handgelenk ab – so bleibt Mörtel zuverlässig draußen und kann auch nicht unabsichtlich in den Handschuh eindringen..

      Wir empfehlen dir schnitthemmende Handschuhe, denn Kellen und Spachtel mit ihren Metallkanten stellen immer auch ein Verletzungsrisiko dar.
  • Lunettes de sécurité

    • Arbeitsschutzbrille

    Vers le produit dans la boutique
    Hultafors Group Germany GmbH

    • Schutzbrille – einfacher und wirksamer Schutz

      Eine Arbeitsschutzbrille gehört zur Grundausstattung bei allen Arbeiten mit Putzen, Spachtelmassen, Farben und vielem mehr. Sie schützt deine Augen zuverlässig vor herumfliegenden Mörtel- oder Farbspritzern.

      Das ist besonders wichtig, denn viele Mörtel sind alkalisch und können deine Augen nicht nur mechanisch, sondern auch chemisch verletzen. Deshalb ist der Augenschutz auch in den Sicherheitsdatenblättern vieler Produkte vorgeschrieben.

    • Hellberg Argon – leicht, bequem und sicher

      Die Hellberg Argon ist eine extrem leichte Schutzbrille, deren Bügel dreifach verstellbar sind. Dadurch sitzt die Brille dicht am Gesicht und bietet optimalen Schutz vor Spritzern oder Spänen.

      Sie hat einen weichen, flexiblen Nasensteg aus Gummi und ist dadurch auch über längere Zeit sehr angenehm zu tragen. Die stoß- und kratzfesten Gläser sind mit einer Antbeschlagbeschichtung versehen.

      Dank ihres schlanken Bügeldesigns passt die Brille optimal unter einen Gehörschutz und verhindert Undichtigkeiten an dessen Ohrpolstern – für beste Geräuschdämmung.

    • Hellberg Argon – die passenden Gläser für innen und außen

      Neben klaren Scheiben für Innenräume ist die Hellberg Argon auch mit blau oder rot spiegelbeschichteten Scheiben erhältlich.

      Blau verspiegelte Gläser bieten 99,99 % UVA/UVB-Schutz, reduzieren Blendungen durch Sonnenlicht und verbessern den Kontrast gegenüber herkömmlichen Scheiben. Lichtdurchlässigkeit: 22 %.

      Rot verspiegelte Gläser bieten ebenfalls 99,99 % UVA/UVB-Schutz und sind ideal bei intensivem Sonnenlicht. Sie reduzieren Blendungen noch stärker und erhöhen den Kontrast deutlich. Lichtdurchlässigkeit: 12 %.

    • Hellberg Neon Plus – maximaler Staubschutz mit Vollsichtbrille

      Bei besonders staubigen Tätigkeiten, wie z. B. Schleifen in geschlossenen Räumen oder Sprüharbeiten mit Farben und Lacken, bietet dir eine Vollsichtbrille optimalen Schutz.

      Die Hellberg Neon Plus besitzt eine klare, kratzfeste Scheibe für beste Sichtverhältnisse. Der weiche Rahmen sitzt komfortabel und lässt sich sogar problemlos über viele, normale Brille tragen.

      Dank beidseitiger Anti-Beschlag-Beschichtung und indirekter Belüftung bleibt die Brille auch bei längerem Einsatz angenehm beschlagfrei.

Remarques importantes

Une isolation intérieure composée de matériaux isolants en fibres de bois, de panneaux de silicate de calcium, de panneaux isolants minéraux ou similaires a généralement une épaisseur de 4 à 10 cm. Si tu souhaites installer une boîte d'encastrement ou une prise électrique sur les murs isolés, la boîte d'installation choisie doit être solidement fixée de façon permanente dans l'isolant relativement souple.

Une boîte d'installation classique avec des bagues de compensation d'enduit atteint rapidement ses limites dans ce cas. Pour les boîtes d'installation fixées dans l'isolant avec des griffes expansibles, l'épaisseur de l'isolant est généralement insuffisante.

C'est pourquoi la boîte d'isolation intérieure de Kaiser avec adaptateur de fixation adaptable en hauteur est une solution à recommander. Pour plus d'informations : https://www.kaiser-elektro.de/

En raison de la diversité des conditions de chantier, les étapes de travail que nous avons présentées ne peuvent pas prendre en compte tous les cas particuliers. Elles montrent l'état actuel de nos expériences au moment de la réalisation des images et sont donc sans engagement. Respecte dans tous les cas les consignes du fabricant des panneaux isolants utilisés.



Instructions de traitement

Youtube Video

You need to confirm Youtube in the Cookie Consent to be able to watch this video. Pour cela, cliquez ici
1 Préparer la prise électrique

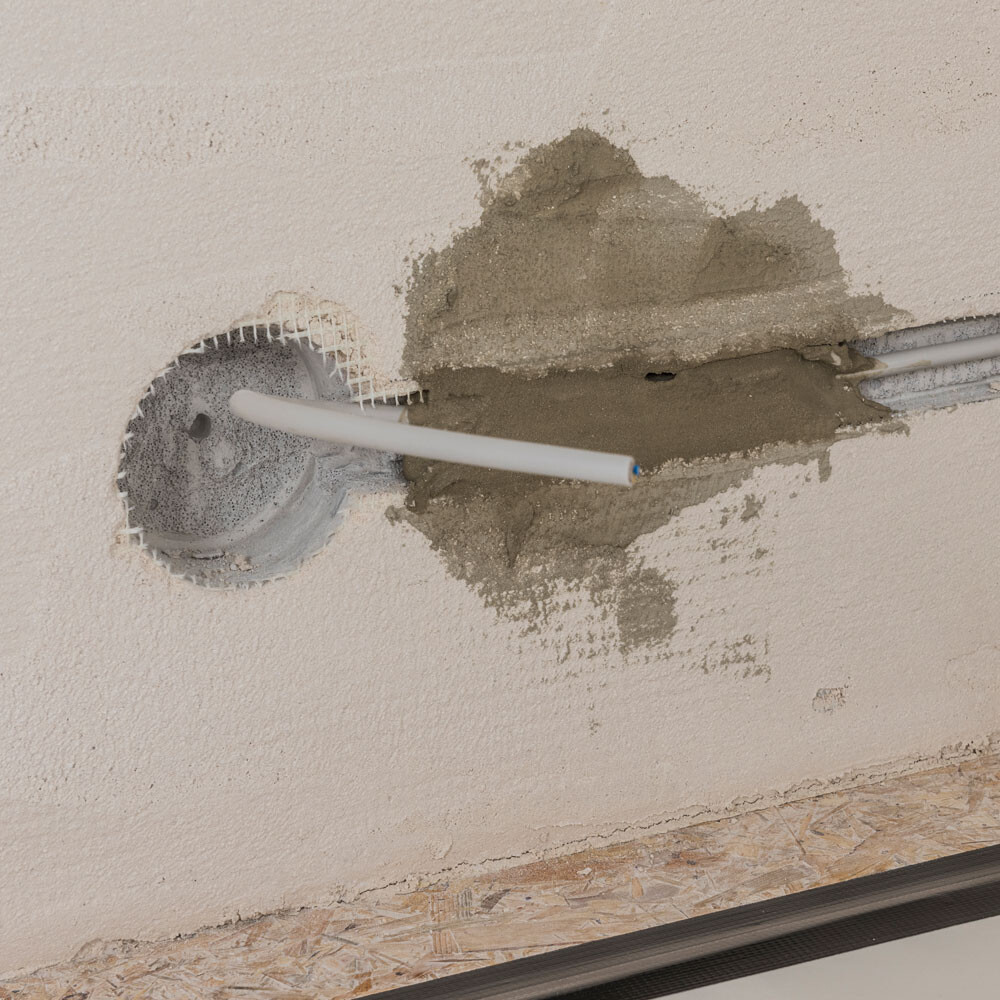

Comme l'épaisseur de l'isolant n'est pas suffisante pour accueillir entièrement la boîte d'installation, nous avons créé un espace suffisant pour y placer la boîte en utilisant un foret à cloche
de 83 mm de diamètre.



Avant de pouvoir installer la boîte d'encastrement, le câble électrique doit être posé et solidement fixé. Dans notre exemple, nous avons fait passer les câbles dans des saignées dans le mur, sans gaine protectrice, et les avons fixés de manière permanente avec le mortier pour profilés d'angle Fix Baumit.

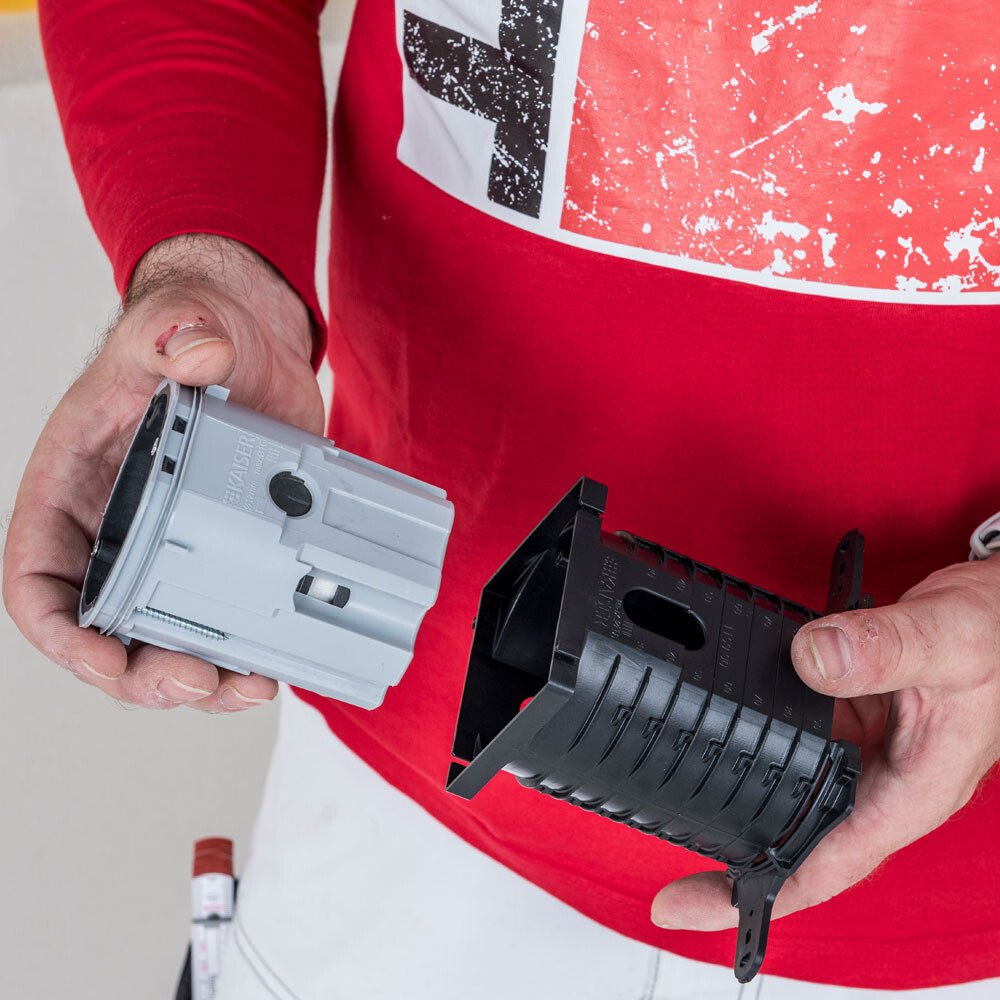

2 Boîte Kaiser pour isolation intérieure

La boîte d'installation pour l'isolation intérieure de Kaiser se compose d'un adaptateur de montage noir et de la boîte d'encastrement proprement dite, grise.



Tu peux également installer plusieurs boîtes directement côte à côte ou les connecter. Tu trouveras les étapes de travail sur la page du fabricant.

3 Régler la profondeur d'encastrement de la boîte

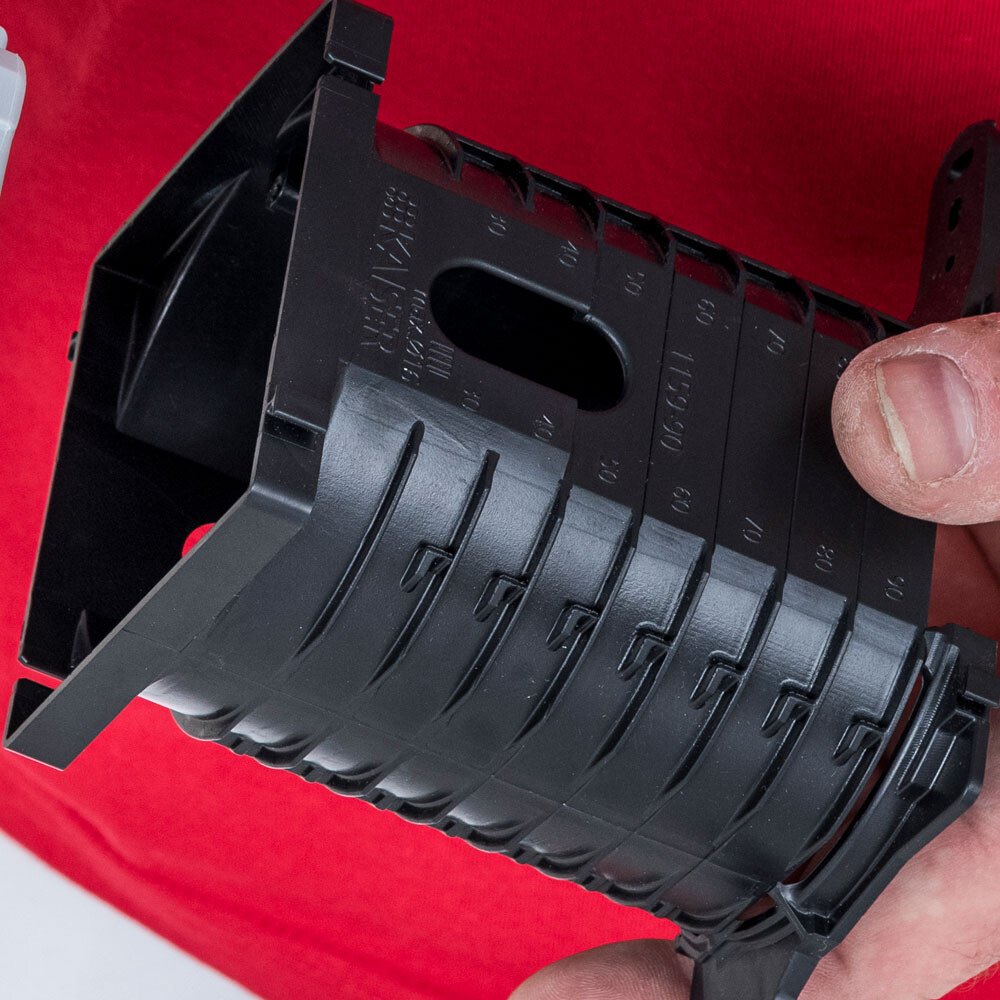

Pour ajuster la hauteur de montage, l'adaptateur noir possède une échelle sur sa surface. L'échelle est divisée en pas de 10 mm.

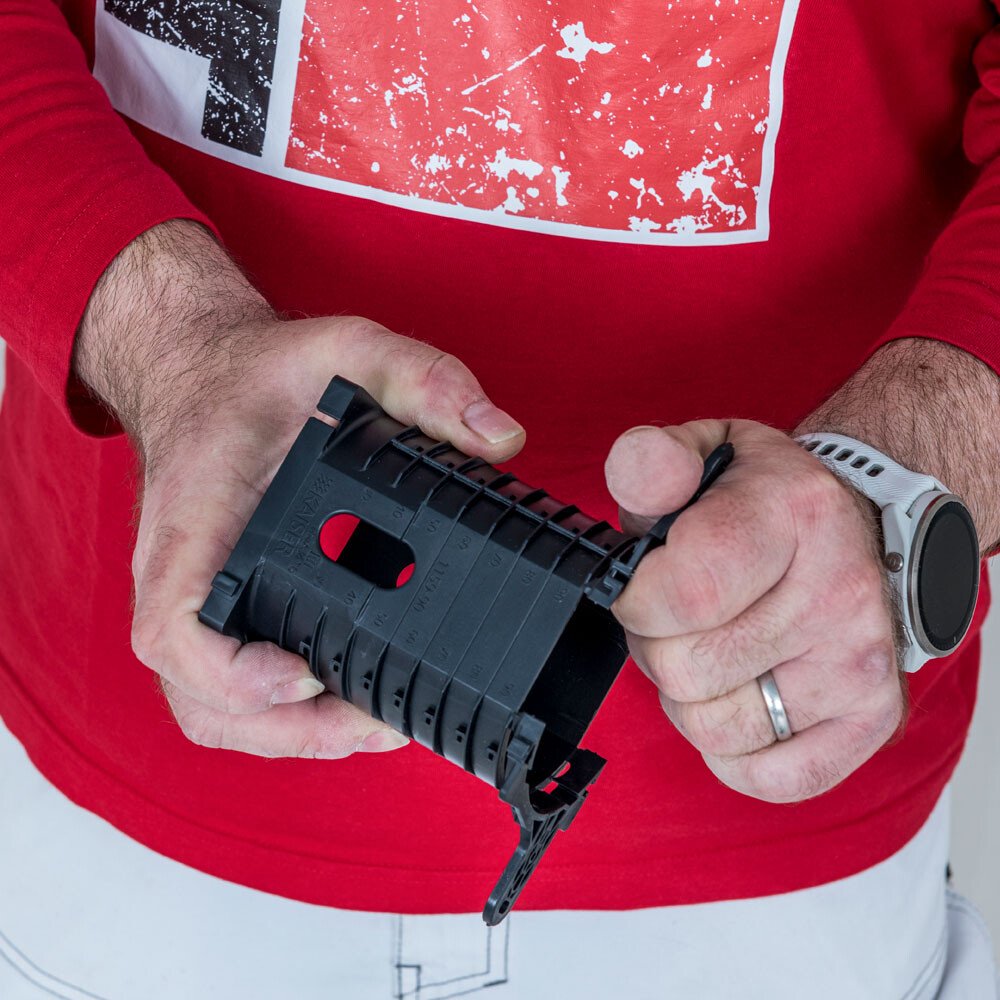

4 Régler l'adaptateur de montage

Pour ajuster la hauteur d'installation, tu dois casser les deux pattes de fixation sur l'adaptateur et les insérer à la hauteur souhaitée sur celui-ci.

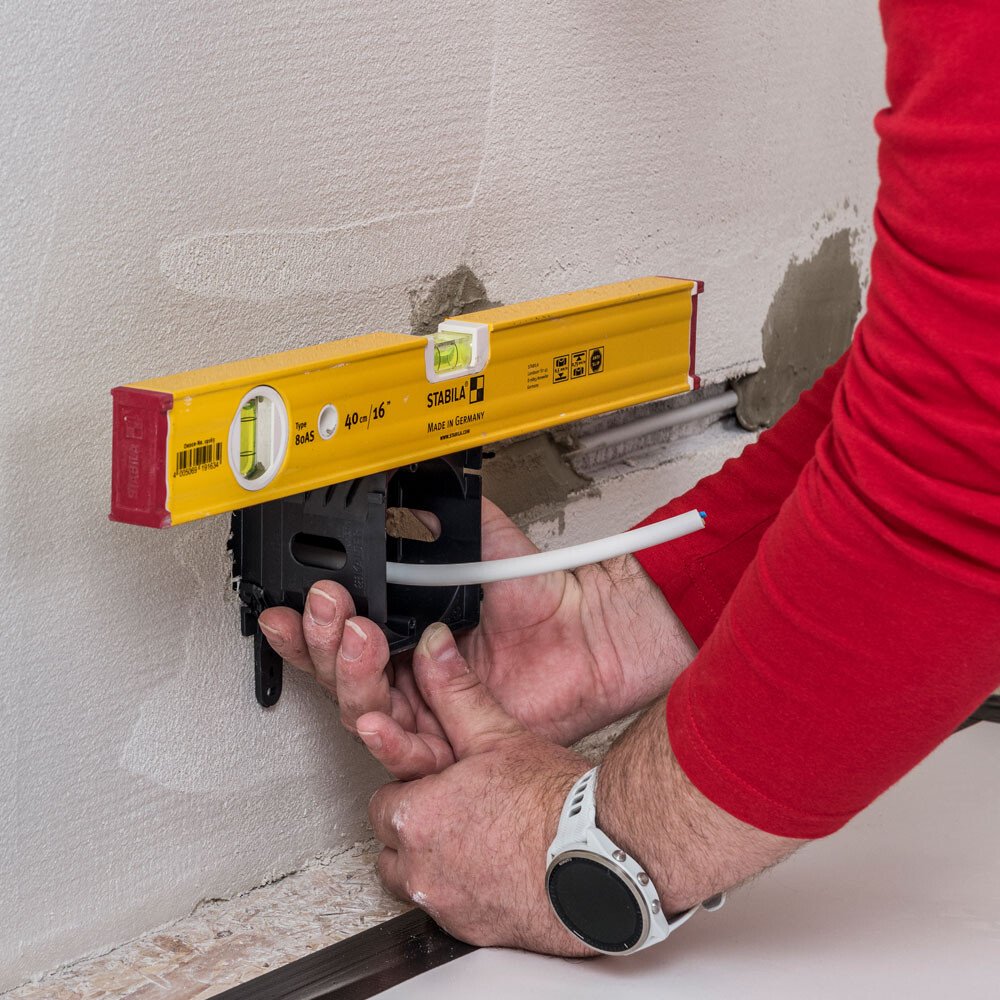

5 Mettre à niveau la boîte d'encastrement

Introduis l'adaptateur de montage adapté dans le trou de perçage préparé et aligne la boîte à l'horizontale à l'aide d'un niveau à bulle.



Le cadre extérieur rectangulaire est très utile à cet égard.

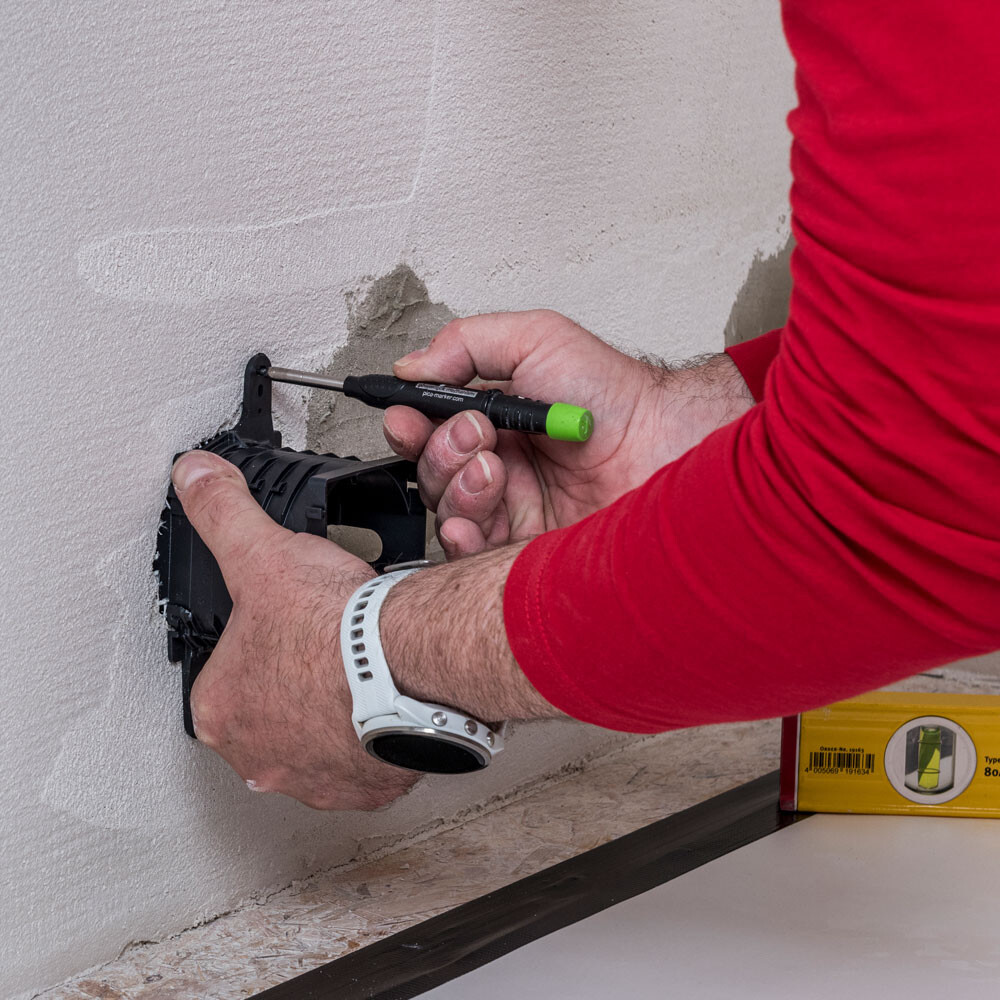

6 Marquer les emplacements des chevilles

Maintiens l'adaptateur en position et marque les emplacements des chevilles à travers les deux pattes de fixation sur le support.

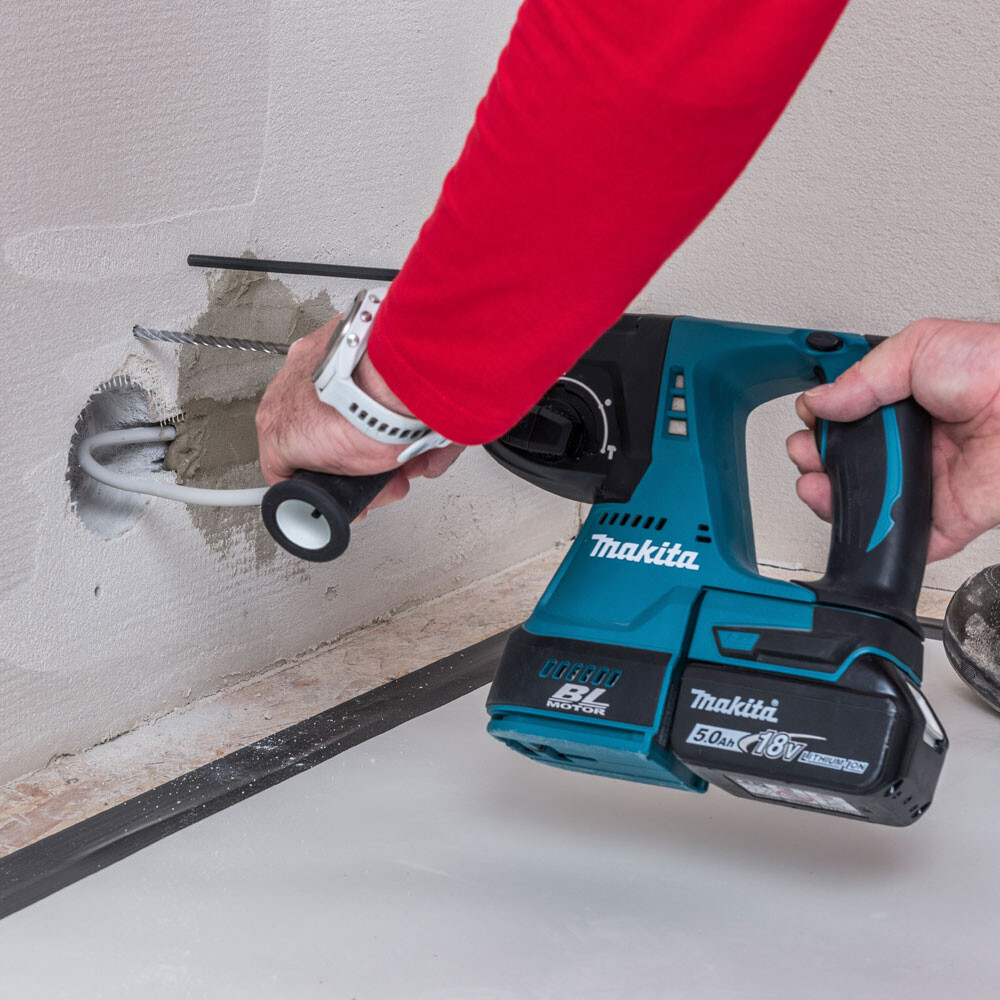

7 Percer des trous pour les chevilles

Le choix de la cheville utilisée dépend du type de support. Pour la maçonnerie en briques, une cheville de 6 x 40 mm à 6 x 50 mm est généralement suffisante.



Pour la profondeur du trou de perçage et le diamètre de la mèche, suivez les recommandations du fabricant de la cheville. Dans le béton cellulaire et les briques creuses et perforées, le perçage se fait généralement sans fonction de percussion. En revanche, pour les briques pleines ou le béton, il est recommandé d'utiliser la fonction de percussion.

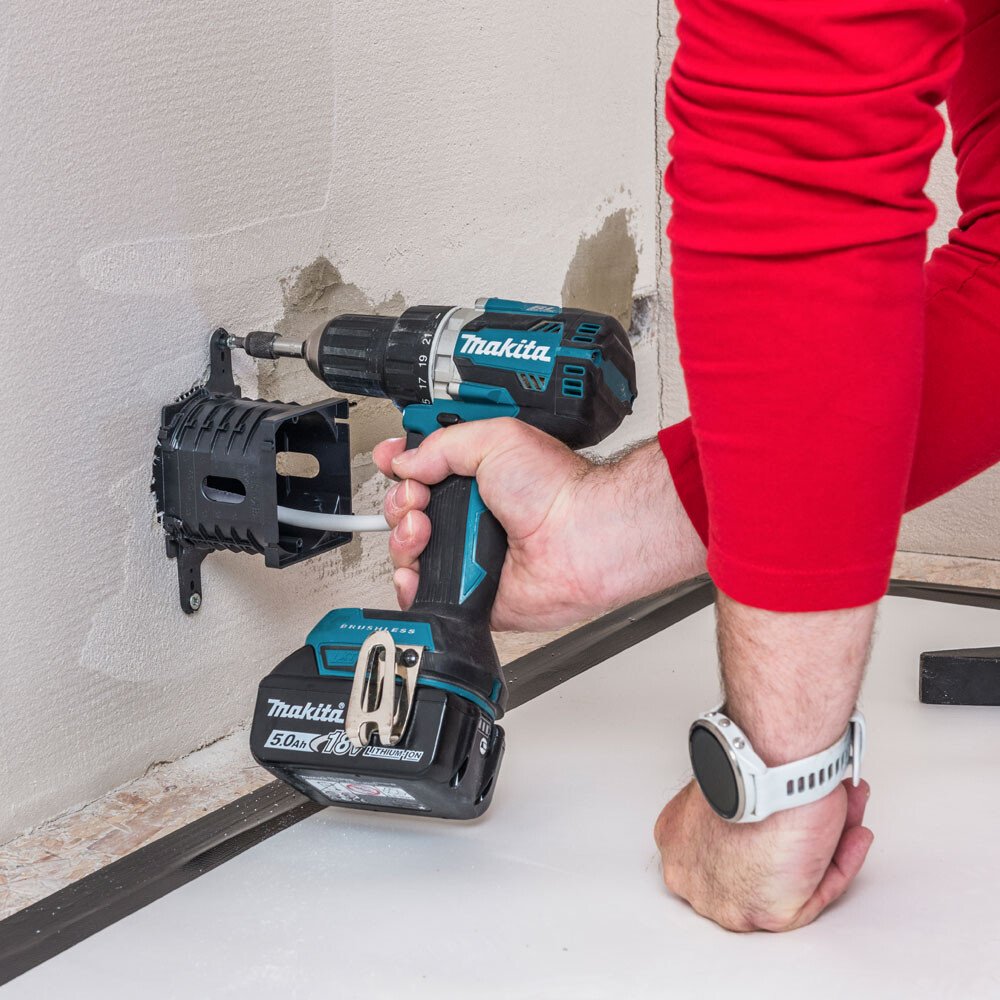

8 Montage de l'adaptateur

Insère les chevilles à fleur dans les trous préparés. Fais passer les câbles par l'arrière dans l'adaptateur et insère-le dans le trou préparé.



Fixe l'adaptateur au mur. Il est recommandé d'utiliser des vis en acier inoxydable adaptées aux panneaux d'aggloméré ou à la construction en bois, avec une tête bombée ou une tête bombée fraisée.

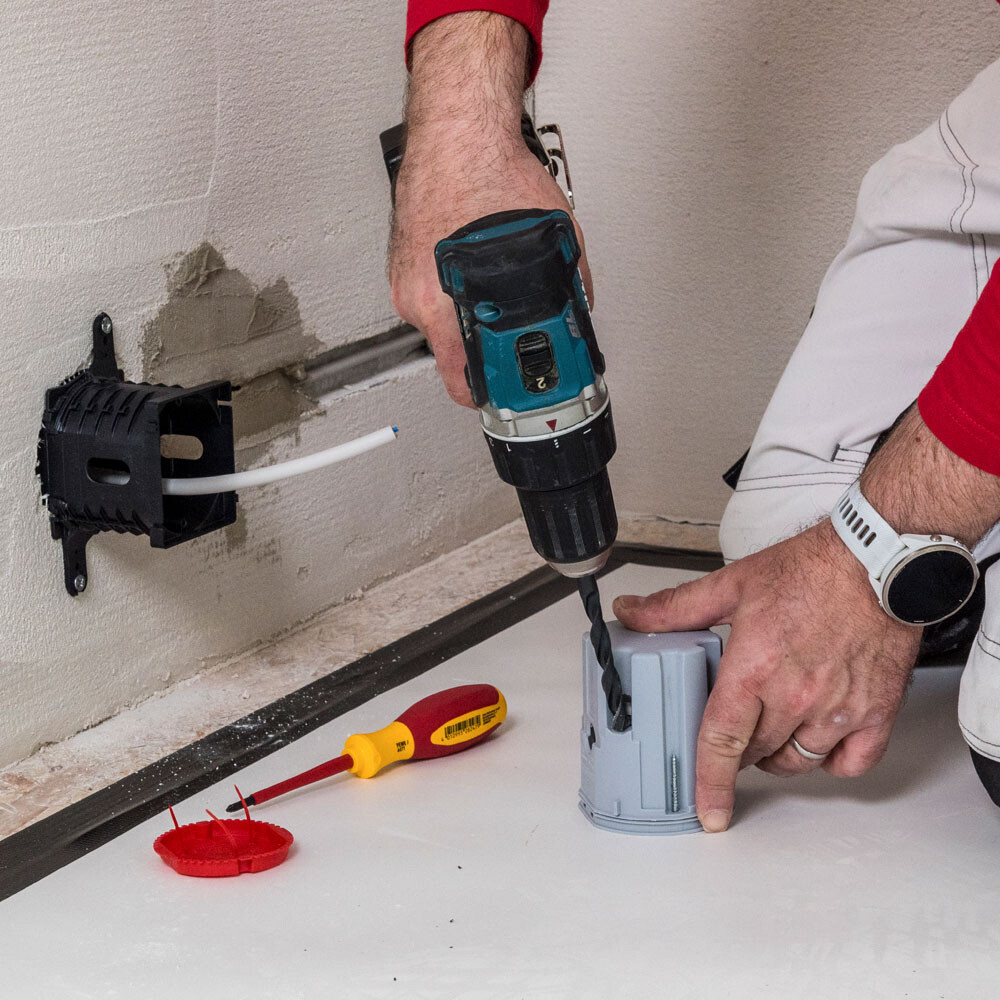

9 Perçage du passage des câbles

Avant d'installer le boîtier d'encastrement, tu perces d'abord les trous pour le passage des câbles au niveau des encoches préparées.

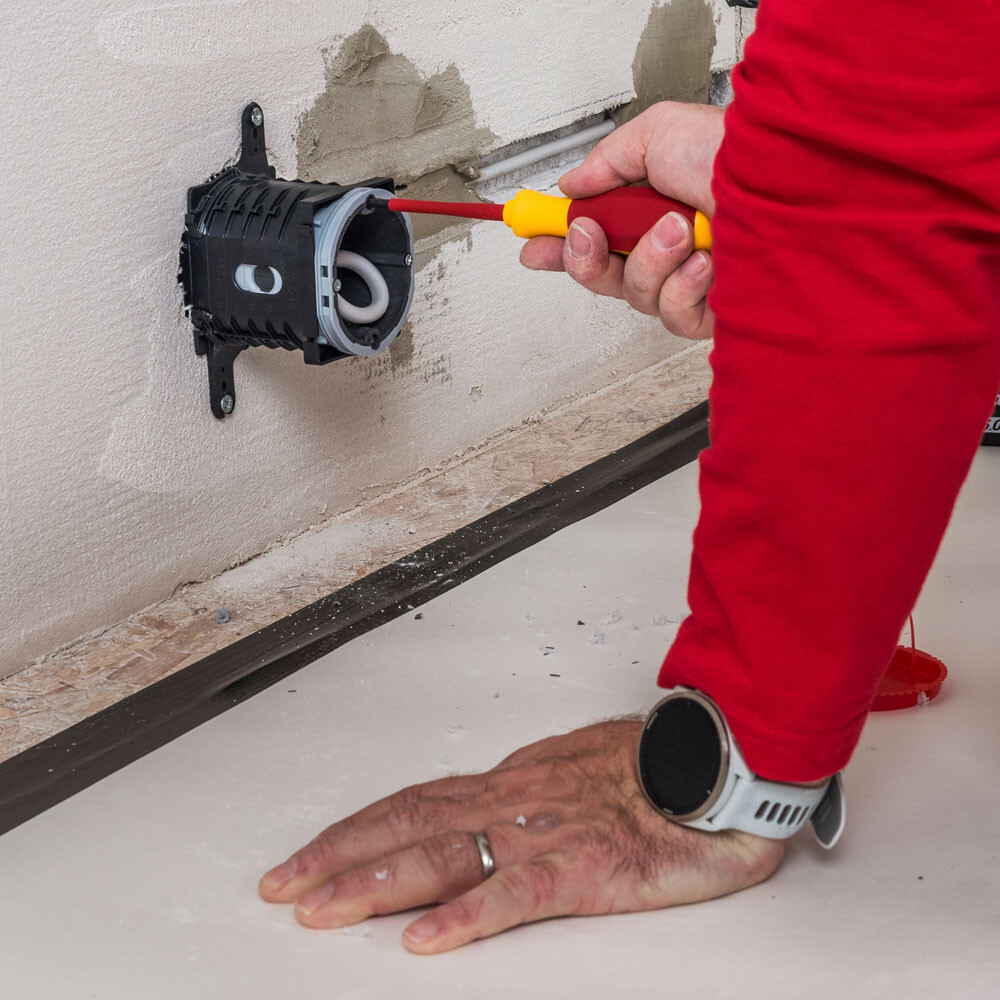

10 Placer la boîte d’encastrement

Fais passer le câble électrique par le conduit dégagé depuis l'extérieur et insère la boîte dans l'adaptateur.



Des entretoises de guidage t'aident à orienter la boîte. Fixe la boîte dans l'adaptateur à l'aide des vis fournies.
